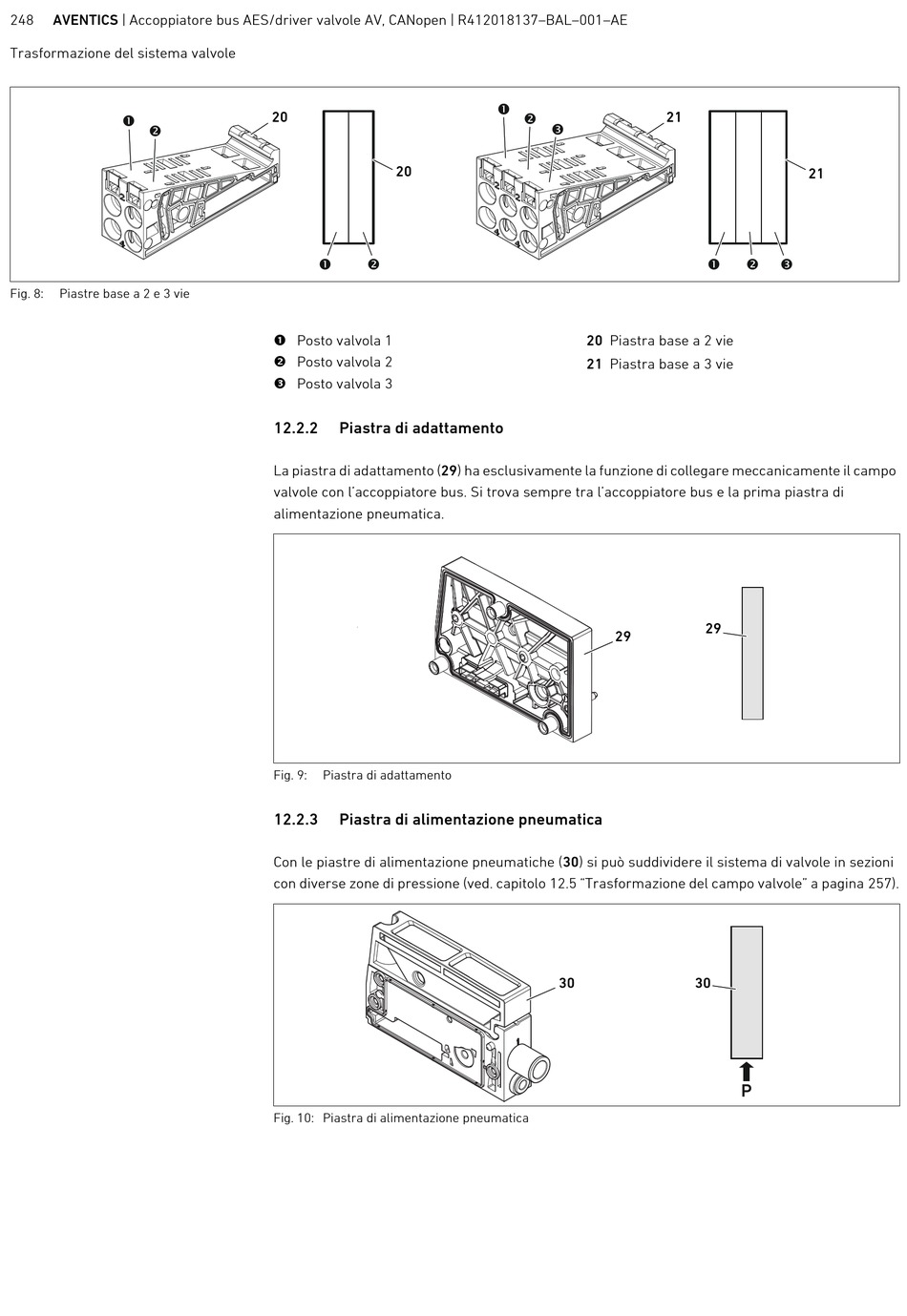

248 AVENTICS | Accoppiatore bus AES/driver valvole AV, CANopen | R412018137–BAL–001–AE
Trasformazione del sistema valvole
Fig. 8: Piastre base a 2 e 3 vie
20
20
 Posto valvola 1
 Posto valvola 2
 Posto valvola 3
12.2.2

Piastra di adattamento

La piastra di adattamento (29) ha esclusivamente la funzione di collegare meccanicamente il campo
valvole con l'accoppiatore bus. Si trova sempre tra l'accoppiatore bus e la prima piastra di
alimentazione pneumatica.
Fig. 9: Piastra di adattamento
12.2.3

Piastra di alimentazione pneumatica

Con le piastre di alimentazione pneumatiche (30) si può suddividere il sistema di valvole in sezioni
con diverse zone di pressione (ved. capitolo 12.5 "Trasformazione del campo valvole" a pagina 257).
Fig. 10: Piastra di alimentazione pneumatica
21
20 Piastra base a 2 vie
21 Piastra base a 3 vie
29
29
30 30
21
P
