14

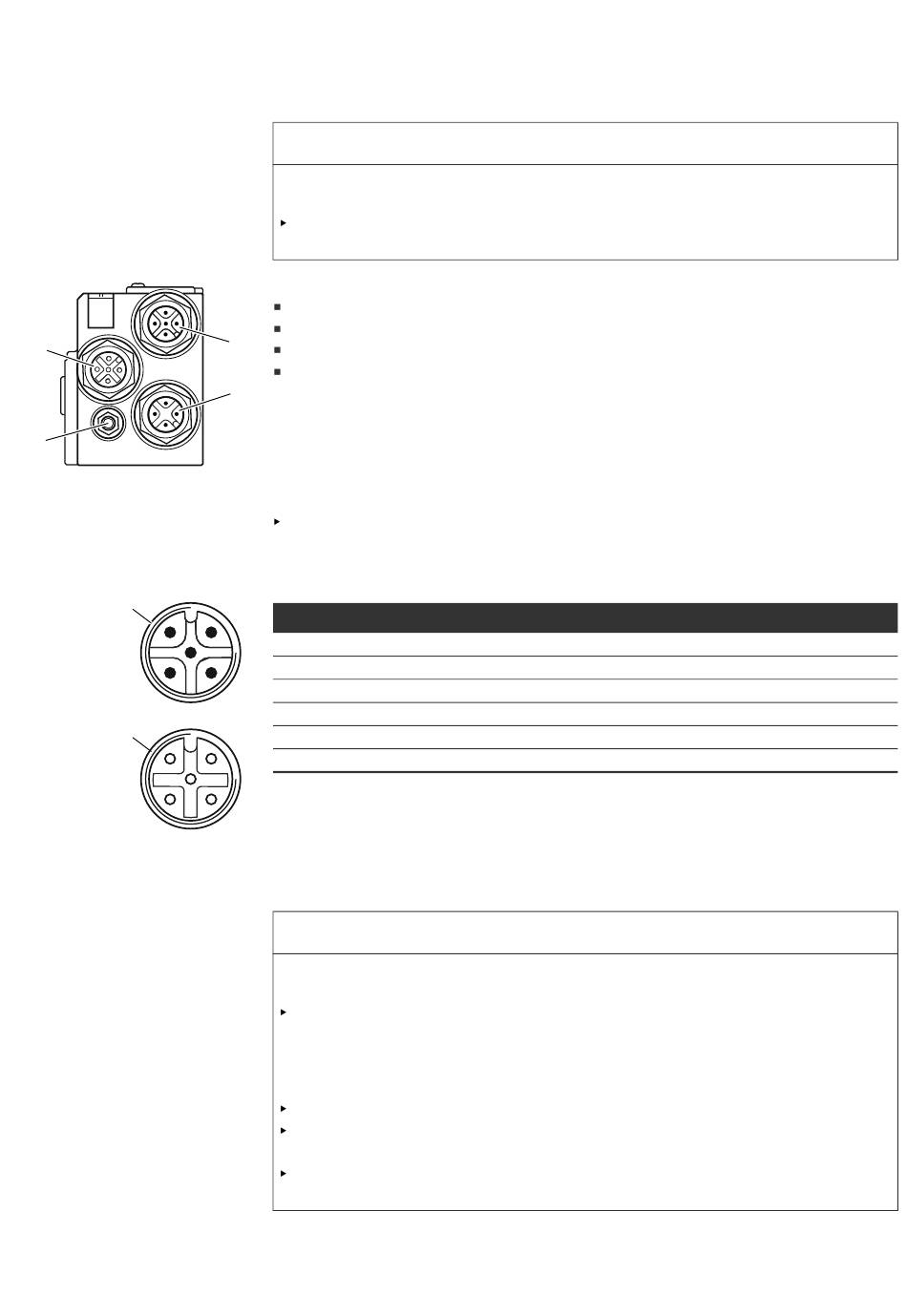

AVENTICS | Buskoppler AES/Ventiltreiber AV, CANopen | R412018137–BAL–001–AE
Zu diesem Produkt
X7C2
X7C1
6
8
Feldbusanschluss
5
2
3
X7C2
6
1
4
X7C1
Feldbuskabel
4.1.1
Elektrische Anschlüsse
Nicht angeschlossene Stecker erreichen nicht die Schutzart IP65!
Wasser kann in das Gerät dringen.
Montieren Sie auf alle nicht angeschlossen Stecker Blindstopfen, damit die Schutzart IP65
erhalten bleibt.
Der Buskoppler hat folgende elektrische Anschlüsse:
Stecker X7C2 (5): Feldbuseingang
Buchse X7C1 (6): Feldbusausgang
5
Stecker X1S (7): Spannungsversorgung des Buskopplers mit 24 V DC
Erdungsschraube (8): Funktionserde
X1S
7
Das Anzugsmoment der Anschlussstecker und -buchsen beträgt 1,5 Nm +0,5.
Das Anzugsmoment der Mutter M4x0,7 (SW7) an der Erdungsschraube beträgt 1,25 Nm +0,25.
Der Feldbuseingang X7C2 (5) ist ein M12-Stecker, male, 5-polig, A-codiert.
Der Feldbusausgang X7C1 (6) ist eine M12-Buchse, female, 5-polig, A-codiert.
Entnehmen Sie die Pinbelegung des Feldbusanschlusses der Tabelle 6. Dargestellt ist die Sicht
auf die Anschlüsse des Geräts.
Tabelle 6:
Pinbelegung der Feldbusanschlüsse
Pin
1
1
5
4
2
3
4
5
Gehäuse
2
1)
Alle Leitungen sind durchgeschleift. Pin 2 wird nicht von der Steuerung überwacht. Maximale Spannung: 24 V gegen Pin 3
5
3
Gefahr durch falsch konfektionierte oder beschädigte Kabel!
Der Buskoppler kann beschädigt werden.
Verwenden Sie ausschließlich geschirmte und geprüfte Kabel.
Falsche Verkabelung!
Eine falsche oder fehlerhafte Verkabelung führt zu Fehlfunktionen und zur Beschädigung des
Netzwerks.
Halten Sie die CANopen-Spezifikationen ein.
Verwenden Sie nur Kabel, die den Spezifikationen des Feldbusses sowie den Anforderungen
bzgl. Geschwindigkeit und Länge der Verbindung entsprechen.
Montieren Sie Kabel und Stecker fachgerecht entsprechend der Montageanweisung, damit
Schutzart und Zugentlastung gewährleistet sind.
ACHTUNG
Stecker X7C2 (5) und Buchse X7C1 (6)
Funktionserde (Schirm ist intern über ein RC-Glied mit Funktionserde verbunden)
1)
optional
CAN_GND
CAN_H
CAN_L
Schirm bzw. Funktionserde
ACHTUNG
