Avläsa diagnosindikering på
fältbussnoden
14
UL
15
UA
16
IO/DIAG
RUN
17
ERROR
18
19
AVENTICS | Fältbussnod AES/Ventildrivenhet AV CANopen | R412018137–BAL–001–AE
11 Diagnosindikering på fältbussnod
Fältbussnoden övervakar spänningsförsörjningen för elektroniken och ventilstyrningen. Om den
inställda tröskeln under- eller överskrids genereras en felsignal som rapporteras till styrningen.
Förutom detta visar diagnos-LED-lamporna tillståndet.

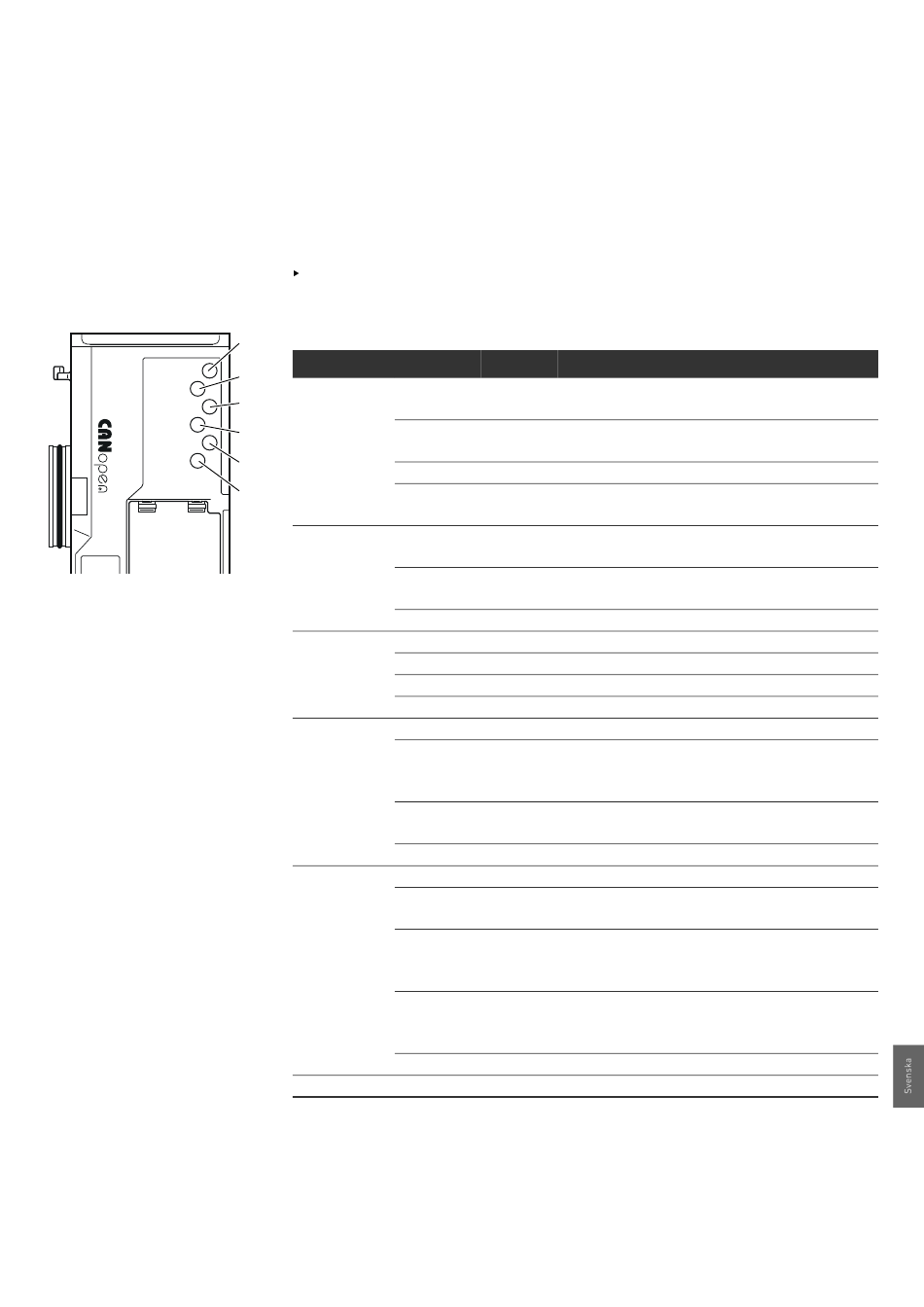

LEDerna på fältbussnodens ovansida visar meddelandena som listas i tabell 18.
Kontrollera regelbundet fältbussnodens funktioner genom att avläsa diagnosindikeringarna
före driftstart och under drift.
Tabell 18: Betydelse för diagnosindikeringar
Beteckning Färg
UL (14) grön
röd
röd
grön/röd
UA (15) grön
röd
röd
IO/DIAG (16) grön
grön
röd
röd
RUN (17) grön
grön
grön
grön
ERROR (18) röd
röd
röd
röd
röd
ingen (19) –
Status Betydelse
lyser Elektronikens spänningsmatning är högre än den undre
toleransgränsen (18 V DC)
blinkar Elektronikens spänningsmatning är lägre än den undre
toleransgränsen (18 V DC) men högre än 10 V DC
lyser Elektronikens spänningsmatning är lägre än 10 V DC
av Elektronikens spänningsmatning är mycket lägre än
10 V DC (ingen tröskel identifierad)
lyser Utgångsspänning godkänd. (Ej under nedre toleransgräns
21,6 V DC).
blinkar Utgångsspänning är lägre än den nedre toleransgräns
(21,6 V DC) och högre än UA-OFF.
lyser Utgångsspänning är lägre än UA-OFF.
lyser Konfigurationen är OK och backplane fungerar felfritt
blinkar CANopen-adressen är fel inställd (adress = 0).
lyser Det finns diagnosmeddelande för en modul
blinkar Fel i konfigurationen eller funktionsfel i backplane
lyser Driftindikering, modul i OPERATIONAL-läge.
blinkar Modul i PRE-OPERATIONAL-läge
långsamt (SLAVE väntar på NMT-START-telegram från CAN-Master)
(2,5 Hz)
blinkar Modul i STOPPED-läge.
(1 gång)
av Modul i INITIALIZING-läge
lyser Modul i BUS-OFF-läge (ej aktiv på CANopen-bussen)
blinkar Modul i ERROR PASSIVE-läge (minst en felräknare har
(1 gång) uppnått eller överskridit maximivärdet)
blinkar Modul i ERROR CONTROL EVENT-läge, ett
(2 ggr) heartbeat-/övervakningsfel föreligger
Villkor: objekt 1006 stöds
blinkar Modul i SYNC ERROR-läge.
(3 ggr) Objektet SYNC har inte skickats inom den konfigurerade
tiden.
av inget bussfel identifierat
– Ej använd
