AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE

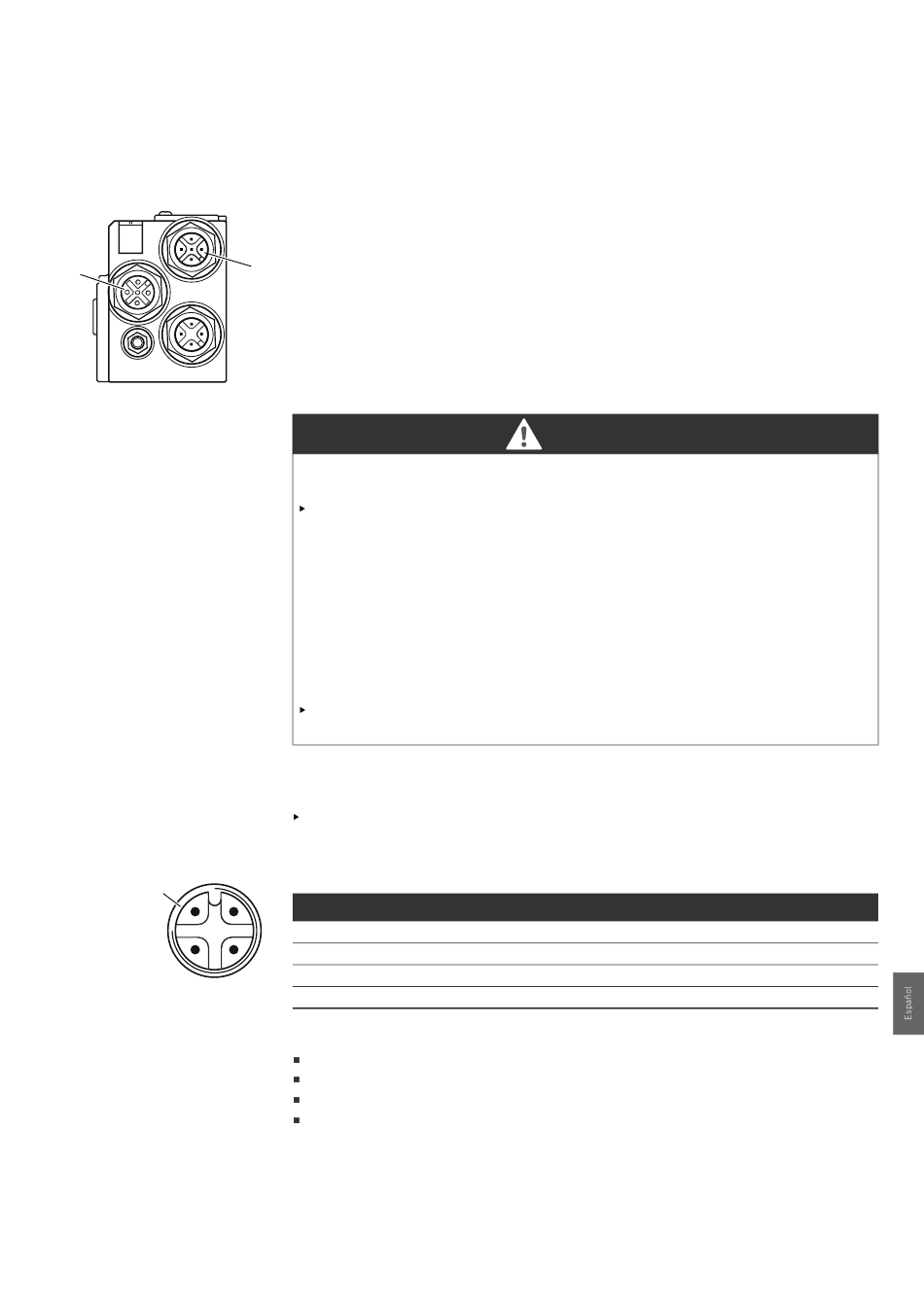

Conexión del acoplador de bus
como estación intermedia
X7C2
X7C1
6
X1S
Alimentación de tensión
7
2
1
3 4
X1S
1. Si no utiliza un cable confeccionado, establezca la ocupación de pines correcta (véase la tabla 6
en la página 296) de sus conexiones eléctricas.
2. Conecte el cable de bus de llegada a la entrada de bus de campo X7C2 (5).
3. Conecte el cable de bus de salida mediante la salida de bus de campo X7C1 (6) al módulo
siguiente.
4. Asegúrese de que la carcasa del conector esté conectada de forma fija a la carcasa del
acoplador de bus.
5
Descarga de corriente por uso de bloque de alimentación erróneo
Peligro de lesiones
Utilice para el acoplador de bus únicamente las alimentaciones de tensión siguientes:
– circuitos eléctricos SELV o PELV de 24 V DC, cada uno con un fusible DC capaz de
interrumpir una corriente de 6,67 A en máx. 120 s, o bien
– circuitos eléctricos de 24 V DC acordes con los requisitos para circuitos con limitación de
energía conforme a la sección 9.4 de la norma UL 61010-1, tercera edición, o bien
– circuitos eléctricos de 24 V DC acordes con los requisitos para fuentes de corriente con
limitación de potencia conforme a la sección 2.5 de la norma UL 60950-1, segunda edición,
o bien
– circuitos eléctricos de 24 V DC acordes con los requisitos de NEC clase II conforme con la
norma UL 1310.
Asegúrese de que la alimentación de tensión del bloque de alimentación siempre sea inferior
a 300 V AC (conductor exterior - conductor neutro).
La conexión para la alimentación de tensión X1S (7) es un conector M12, macho, de 4 pines,
codificado A.
Puede consultar la ocupación de pines de la alimentación de tensión en la tabla 7. Se muestra
la vista a las conexiones del aparato.
Tabla 7: Ocupación de pines de la alimentación de tensión
Pin Conector X1S
Pin 1 Alimentación de tensión de 24 V DC de los sensores/electrónica (UL)
Pin 2 Tensión de actuadores 24 V DC (UA)
Pin 3 Alimentación de tensión de 0 V DC de los sensores/electrónica (UL)
Pin 4 Tensión de actuadores 0 V DC (UA)
La tolerancia de tensión para la tensión de la electrónica es de 24 V DC ±25 %.
La tolerancia de tensión para la tensión de actuadores es de 24 V DC ±10 %.
La corriente máxima para ambas tensiones es de 4 A.
Las tensiones están separadas entre sí galvánicamente.
PELIGRO
