312 AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
Ajustes previos en el acoplador de bus
Tabla 16: Ocupación de los conmutadores para el ajuste de la velocidad en baudios
Velocidad en Longitud máx.
baudios de cable
1 Mbit/s 25 m
(ajuste por defecto)
Reservado –
500 kbit/s 100 m
250 kbit/s 250 m
125 kbit/s 500 m
50 kbit/s 1 km
20 kbit/s 2,5 km
10 kbit/s 5 km
El conmutador 4 está reservado y debe permanecer en OPEN.
9.5

Establecimiento del terminador de bus

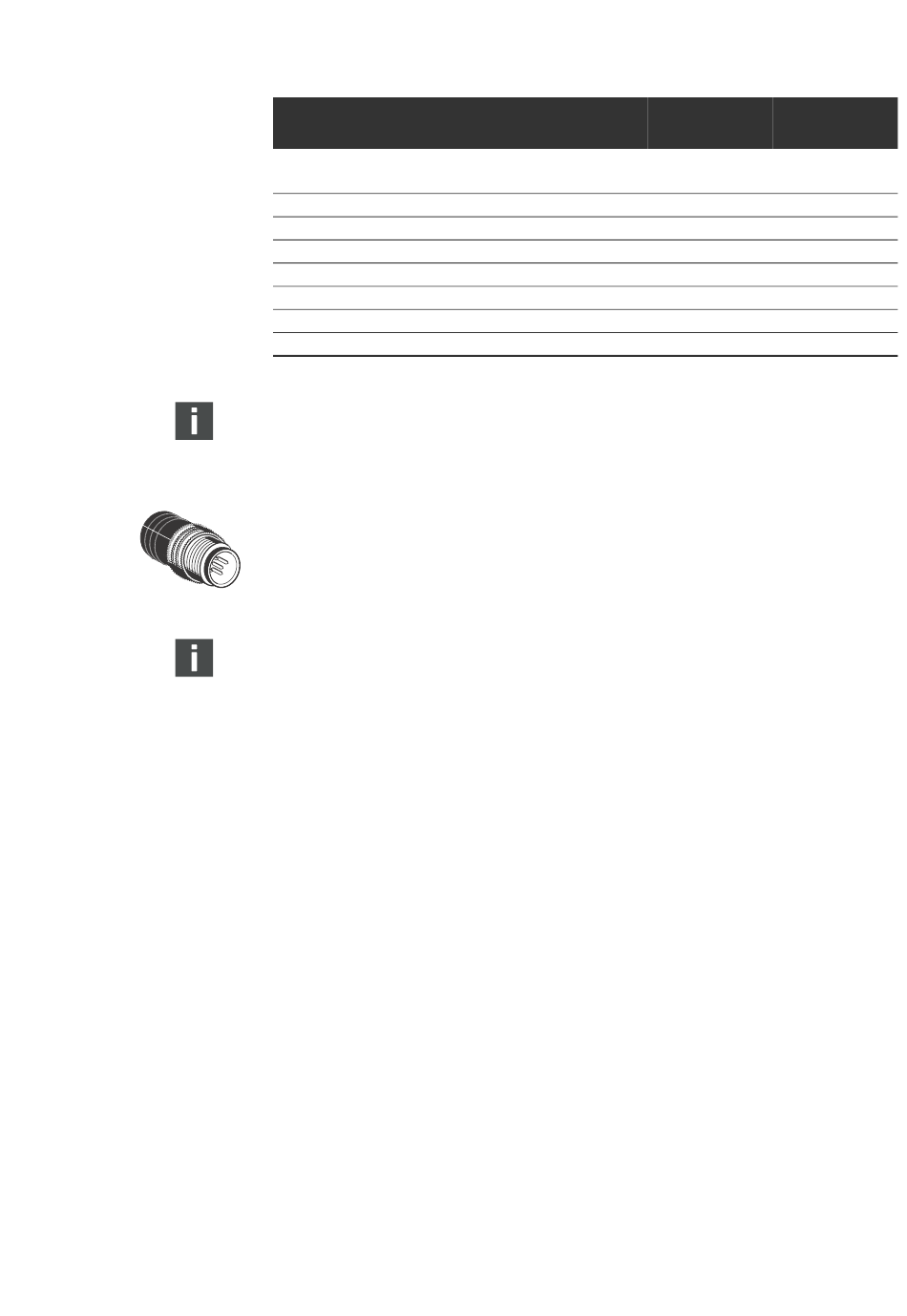

Si el aparato es el último usuario en una línea de CANopen, deberá conectar un enchufe terminal
de datos de la serie CN2, macho, M12x1, de 5 pines, codificado A. El número de material es
8941054264.
El enchufe terminal de datos constituye un terminador definido de la línea y evita que se produzcan
reflexiones en esta. Además, garantiza que se respete el tipo de protección IP65.
En las instrucciones de montaje de la unidad completa se explica cómo montar el enchufe
terminal de datos.
Conmutador 1 Conmutador 2
ON ON
OPEN ON
ON OPEN
OPEN OPEN
ON ON
OPEN ON
ON OPEN
OPEN OPEN
Conmutador 3
ON
ON
ON
ON
OPEN
OPEN
OPEN
OPEN
