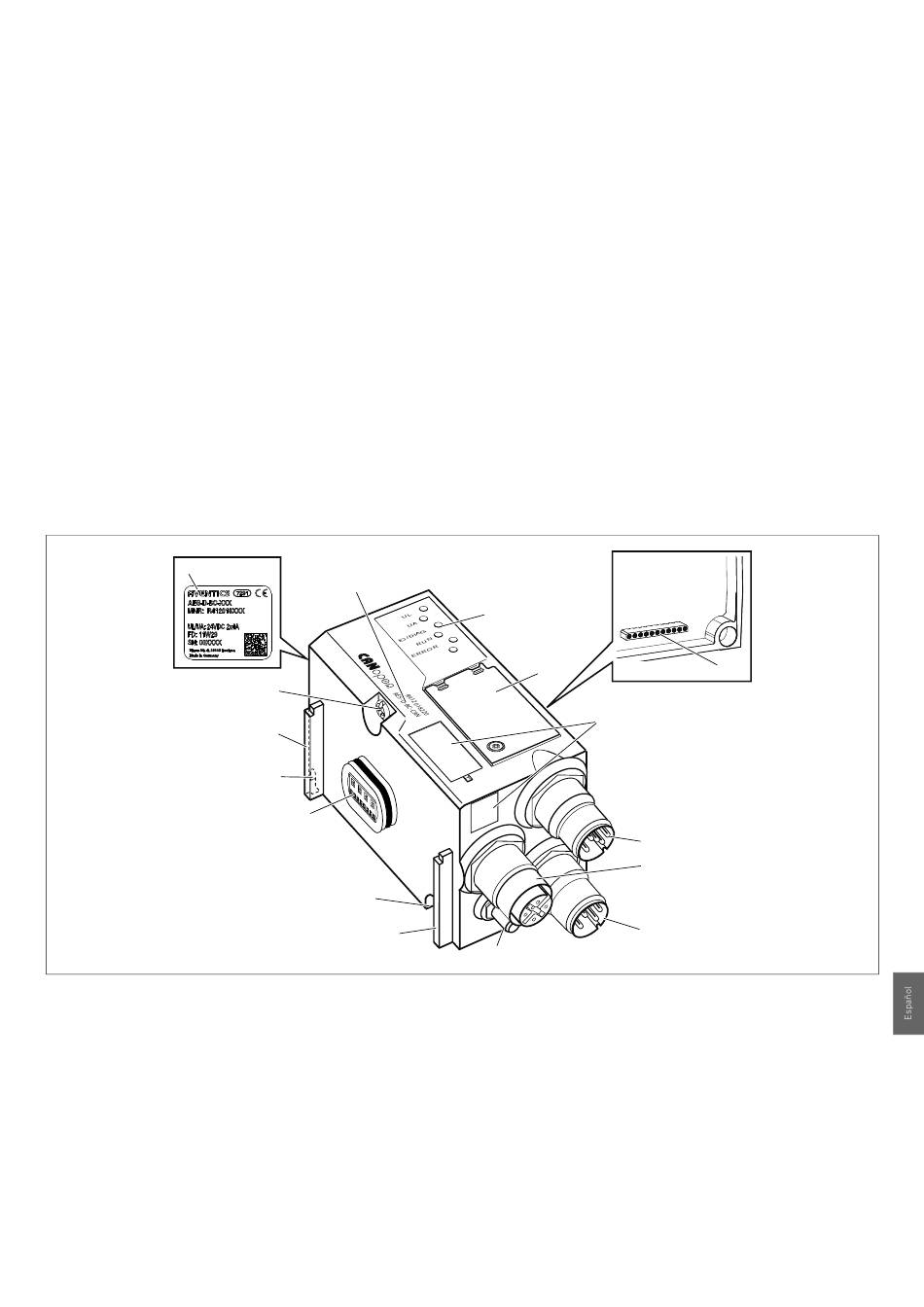

Fig. 1: Acoplador de bus CANopen
AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
4

Sobre este producto

4.1

Acoplador de bus

El acoplador de bus de la serie AES para CANopen establece la comunicación entre el control
superior y las válvulas y módulos E/S conectados. Se puede utilizar única y exclusivamente como
slave en un sistema de bus CANopen según EN 50325-4. Por este motivo, el acoplador de bus debe
configurarse y contar con una dirección propia. Para crear el archivo EDS necesario para la
configuración dispone del software "AES CANopen EDS Creator" en el CD R412018133 suministrado
(véase el capítulo 5.2 "Carga de la base de datos del aparato" en la página 301).
En la transferencia de datos cíclica, el acoplador de bus puede enviar al control hasta 512 bits de
datos de entrada y recibir del control hasta 512 bits de datos de salida. Para la comunicación con
las válvulas, cuenta en el lado derecho con una interfaz electrónica a la que se conectan los
controladores de válvula. En el lado izquierdo dispone de otra interfaz electrónica mediante la que
se establece la comunicación con los módulos E/S. Ambas interfaces son independientes entre sí.
El acoplador de bus puede pilotar como máximo 64 válvulas monoestables o biestables
(128 bobinas magnéticas) y hasta diez módulos E/S. Admite velocidades de hasta 1 Mbaudio.
Todas las conexiones eléctricas se encuentran en el frontal; los indicadores de estado, en la parte
superior.
1
10
9
10
11
10
9
1 Código de identificación
2 LED
3 Mirilla
4 Campo para identificación de componente
5 Conexión de bus de campo X7C2
6 Conexión de bus de campo X7C1
7 Conexión de alimentación de tensión X1S
2
3
4
5
6
7
8
8 Puesta a tierra
9 Ranura para montaje del elemento de fijación
de resorte
10 Tornillos para fijación a la placa adaptadora
11 Conexión eléctrica para módulos AES
12 Placa de características
13 Conexión eléctrica para módulos AV
295
