252 AVENTICS | Accoppiatore bus AES/driver valvole AV, CANopen | R412018137–BAL–001–AE
Trasformazione del sistema valvole
12.2.7

Schede per collegamento a ponte

43
28
AES-
D-BC-
CAN
UA P
29

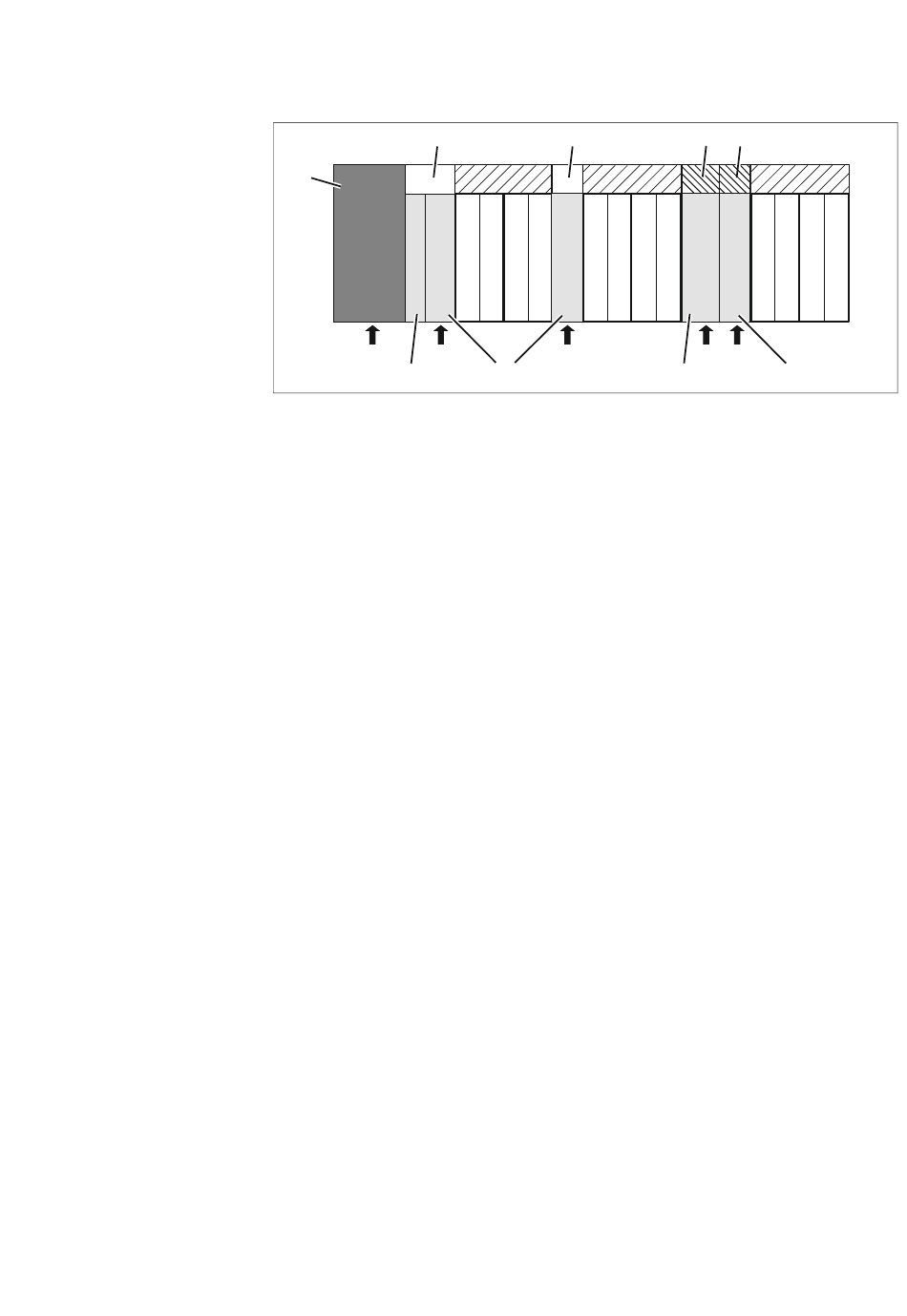

Fig. 15: Schede di collegamento a ponte e scheda di collegamento a ponte UA-OFF
28 Accoppiatore bus
29 Piastra di adattamento
30 Piastra di alimentazione pneumatica
35 Piastra di alimentazione elettrica
Le schede per collegamento a ponte collegano le zone di alimentazione della pressione e non hanno
alcuna funzione. Non vengono quindi prese in considerazione per la configurazione PLC.
Le schede per collegamento a ponte sono disponibili in esecuzione lunga e corta:
La scheda di collegamento a ponte lunga si trova sempre direttamente sull'accoppiatore bus.
Essa collega la piastra di adattamento e la prima piastra di alimentazione pneumatica.
La scheda di collegamento a ponte corta viene utilizzata per collegare ulteriori piastre di
alimentazione pneumatica.
12.2.8

Scheda di monitoraggio UA-OFF

La scheda di monitoraggio UA-OFF è l'alternativa alla scheda di collegamento a ponte corta nella
piastra di alimentazione pneumatica (ved. Fig. 15 a pagina 252).
La scheda di monitoraggio elettrica UA-OFF sorveglia lo stato UA < UA-OFF della tensione degli
attuatori UA. Tutte le tensioni vengono trasmesse direttamente. Perciò la scheda di monitoraggio
UA-OFF deve sempre essere installata a valle della piastra di alimentazione elettrica da sorvegliare.
A differenza della scheda di collegamento a ponte, la scheda di monitoraggio UA-OFF deve essere
tenuta in considerazione nella configurazione del comando.
44
P
30
38 Scheda di alimentazione
43 Scheda per collegamento a ponte lunga
44 Scheda per collegamento a ponte corta
45 Scheda di monitoraggio UA-OFF
38 45
UA P
35 30
