374 AVENTICS | Fältbussnod AES/Ventildrivenhet AV CANopen | R412018137–BAL–001–AE
PLC-konfigurering av ventilsystemet AV
M 12 M 11 M 10
8DO8M8 8DI8M8 8DI8M8

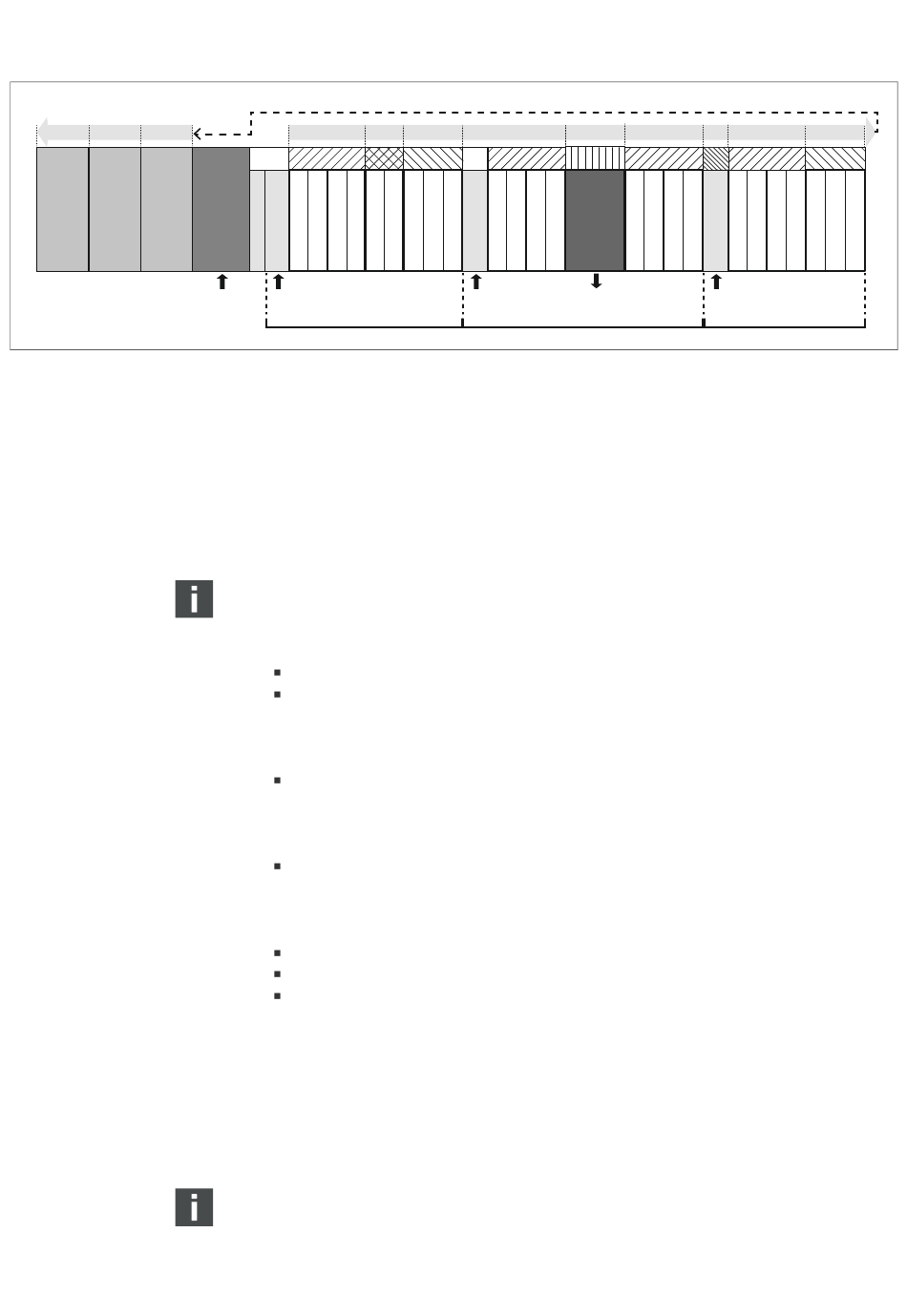

Fig 3: Numrering av moduler i ett ventilsystem med I/O-moduler
M 1
AES-
D-BC-
CAN
UA P
S1 Sektion 1
S2 Sektion 2
S3 Sektion 3
P Matningstryck till ventilerna
Symbolerna för komponenterna i ventilområdet förklaras i kapitel "12.2" Ventilområdepå
sidan 389.
Exempel I Fig. 3 visas ett ventilsystem med följande egenskaper:
Fältbussnod
Sektion 1 (S1) med 9 ventiler
– Kretskort för 4 ventiler
– Kretskort med drivenheter för 2 ventilplatser
– Kretskort med drivenheter för 3 ventilplatser
Sektion 2 (S2) med 8 ventiler
– Kretskort för ventildrivenheter för 4 ventilplatser
– E/P-omvandlare
– Kretskort för ventildrivenheter för 4 ventilplatser
Sektion 3 (S3) med 7 ventilplatser
– Kretskort för separat spänningsmatning
– Kretskort för ventildrivenheter för 4 ventilplatser
– Kretskort med ventildrivenheter med 3 ventilplatser
Ingångsmodul
Ingångsmodul
Utgångsmodul
PLC-konfigurationsnyckeln för hela enheten blir då:
423–4M4U43
8DI8M8
8DI8M8
8DO8M8
Denna PLC-konfigurationsnyckel behövs för att du ska kunna ta fram en EDS-fil med
programvaruverktyget "AES CANopen EDS Creator".
M 2 M 3 M 4
P
S1
M 5 M 6 M 7
AV-EP
(M)
A
UA
S2
UA Separat spänningsmatning
A Arbetsanslutning för stand-alone
E/P-omvandlare
AV-EP E/P-omvandlare
M Modul
M 8 M 9
S3
