AVENTICS | Fältbussnod AES/Ventildrivenhet AV CANopen | R412018137–BAL–001–AE
6

Uppbyggnad av ventildrivenheternas data

6.1

Processdata

Felaktig datatilldelning!
Fara på grund av okontrollerad reaktion i anläggningen.
Ställ alltid in ej använda bits på värdet "0".
Från styrsystemet får ventildrivenheternas kretskort aktuell utgångsdata med börvärde för
magneternas magnetspolläge. Ventildrivenheterna översätter dessa data till rätt spänningsnivå
som krävs för att aktivera ventilerna. Längden för aktuella utgångsdata uppgår till 8 bit. Av dessa
används 4 bit för kretskort för 2 ventiler, 6 bit för kretskort för 3 ventiler och 8 bit för kretskort för
4 ventiler.

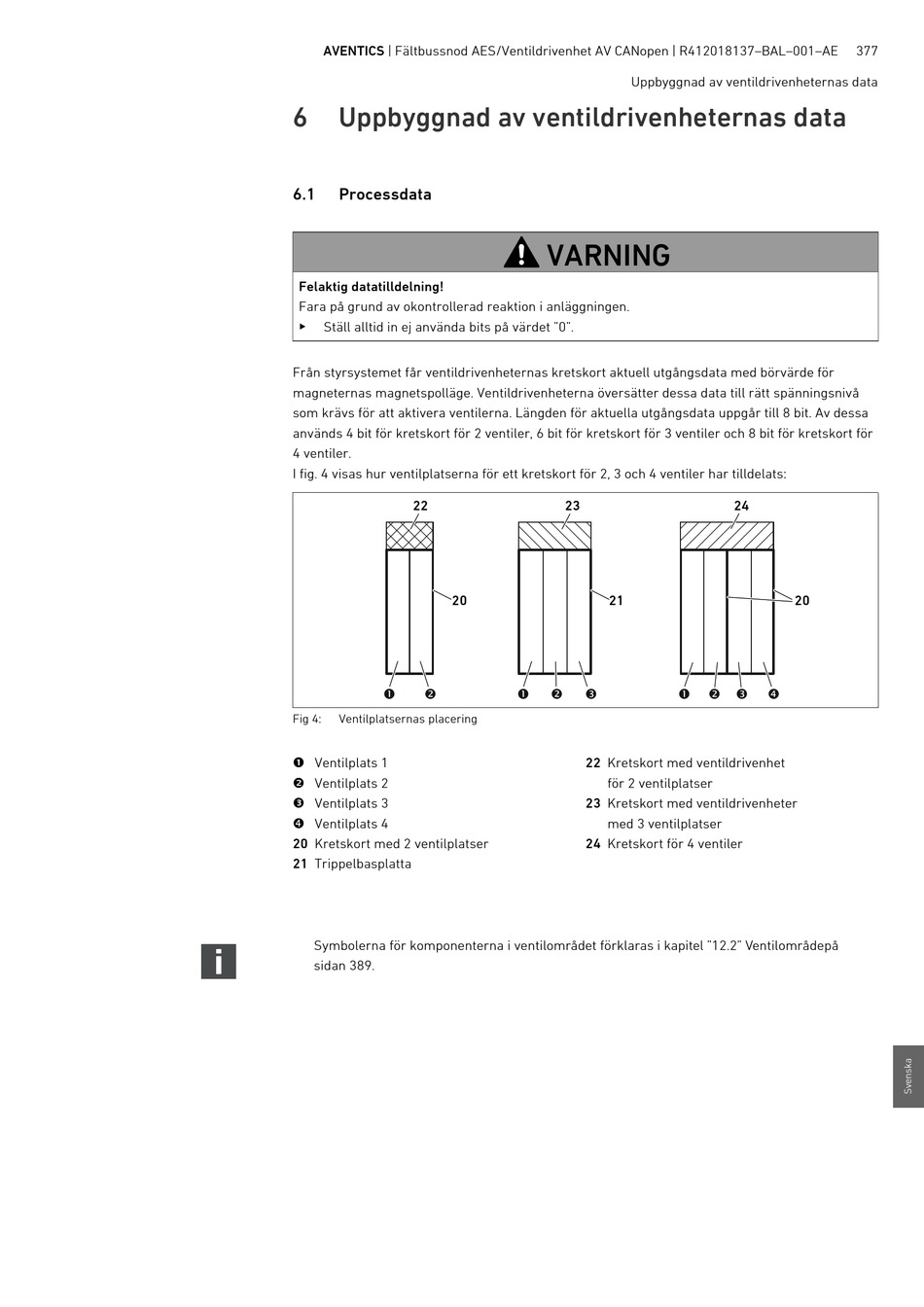

I fig. 4 visas hur ventilplatserna för ett kretskort för 2, 3 och 4 ventiler har tilldelats:
22
20
Fig 4: Ventilplatsernas placering
 Ventilplats 1
 Ventilplats 2
 Ventilplats 3
 Ventilplats 4
20 Kretskort med 2 ventilplatser
21 Trippelbasplatta
Symbolerna för komponenterna i ventilområdet förklaras i kapitel "12.2" Ventilområdepå
sidan 389.
Uppbyggnad av ventildrivenheternas data
VARNING
23
21
22 Kretskort med ventildrivenhet
för 2 ventilplatser
23 Kretskort med ventildrivenheter
med 3 ventilplatser
24 Kretskort för 4 ventiler
377
24
20
