386 AVENTICS | Fältbussnod AES/Ventildrivenhet AV CANopen | R412018137–BAL–001–AE
Driftstart av ventilsystem med CANopen
UL
UA
IO/DIAG
RUN
ERROR
1. Koppla till driftspänningen.
Vid uppstart skickar styrsystemet parametrar och konfigurationsdata till fältbussnoden,
elektroniken i ventilområdet och I/O-modulerna.
Vid tillkoppling eller efter en hårdvaruåterställning skannas anslutna ventilmoduler och digitala
och analoga I/O-moduler och därefter fastställs strukturen för de objektförteckningsuppgifter
som kan ändras i objektförteckningen. Strukturen förändras inte förrän en ny tillkoppling eller
hårdvaruåterställning görs.
2. Kontrollera LED-indikeringen på alla moduler (se "11 Diagnosindikering på fältbussnod" på
sidan 387 och systembeskrivningen för I/O-modulerna) efter initieringsfasen.
Diagnos-LEDerna måste ovillkorligen lysa innan arbetstrycket kopplas till, enligt beskrivningen
i tabell 17:

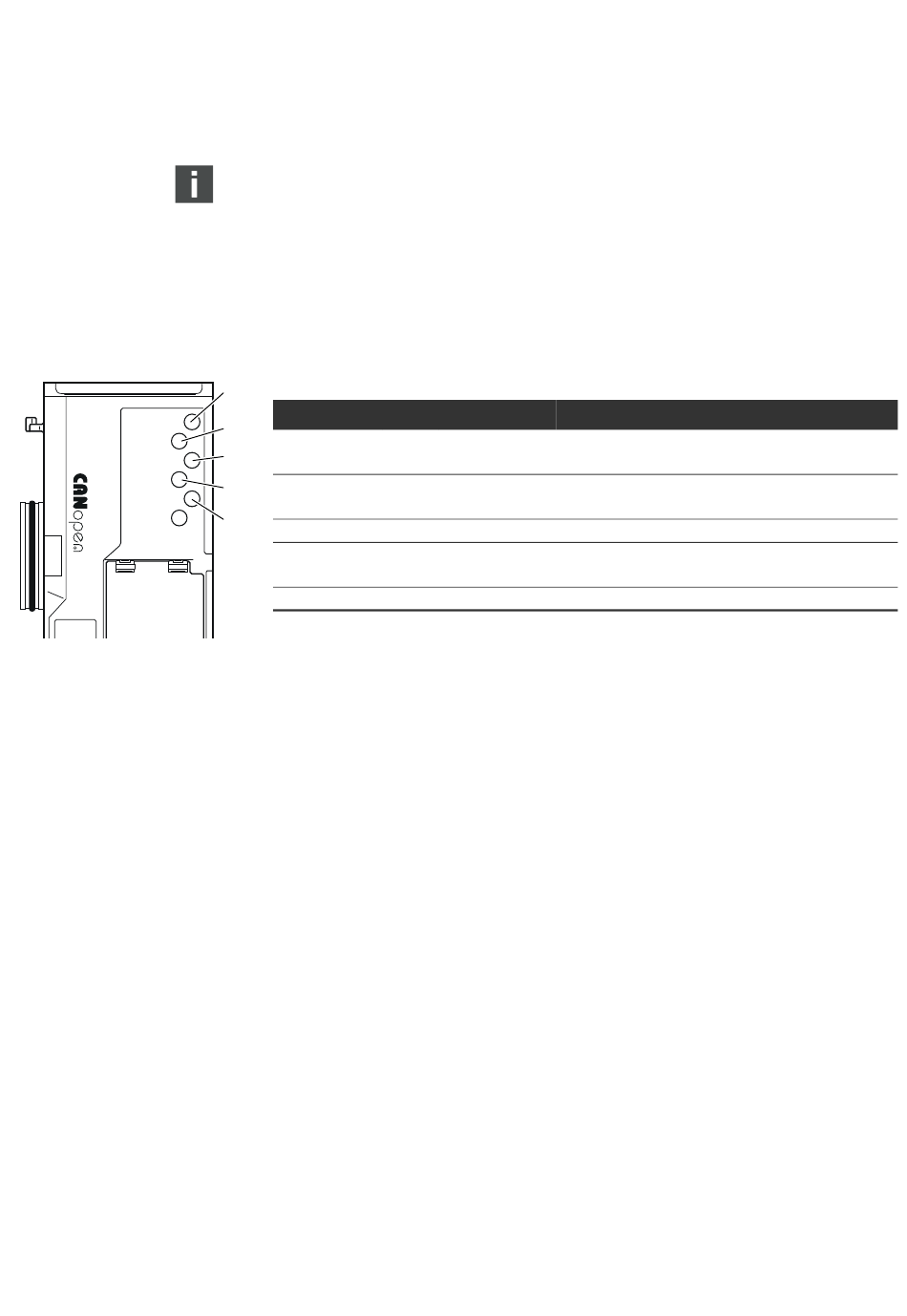

Tabell 17: Status för LEDerna vid driftstart
14
Beteckning Färg
15
UL (14) grön
16
UA (15) grön
17
18
IO/DIAG (16) grön
RUN (17) grön
ERROR (18) röd
Om diagnosen är felfri får ventilsystemet startas. I annat fall måste du åtgärda felet (se 13
Felsökning och åtgärder på sidan 405).
3. Koppla till tryckluften.
Status Betydelse
lyser Elektronikens spänningsmatning är högre än den undre
toleransgränsen (18 V DC)
lyser Utgångsspänning godkänd. (Ej under nedre toleransgräns
21,6 V DC).
lyser Konfigurationen är OK och backplane fungerar felfritt
lyser Driftindikering efter uppstart, modulen befinner sig i
OPERATIONAL-läge
av inget bussfel identifierat
