170 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
Préréglages du coupleur de bus
Tableau 16 :Affectation des commutateurs pour le paramétrage du débit en bauds
Débit en bauds Longueur max.
125 kbit/s 500 m
50 kbit/s 1 km
20 kbit/s 2,5 km
10 kbit/s 5 km
Le commutateur 4 est réservé et doit rester sur OPEN.
9.5

Etablissement du raccordement bus

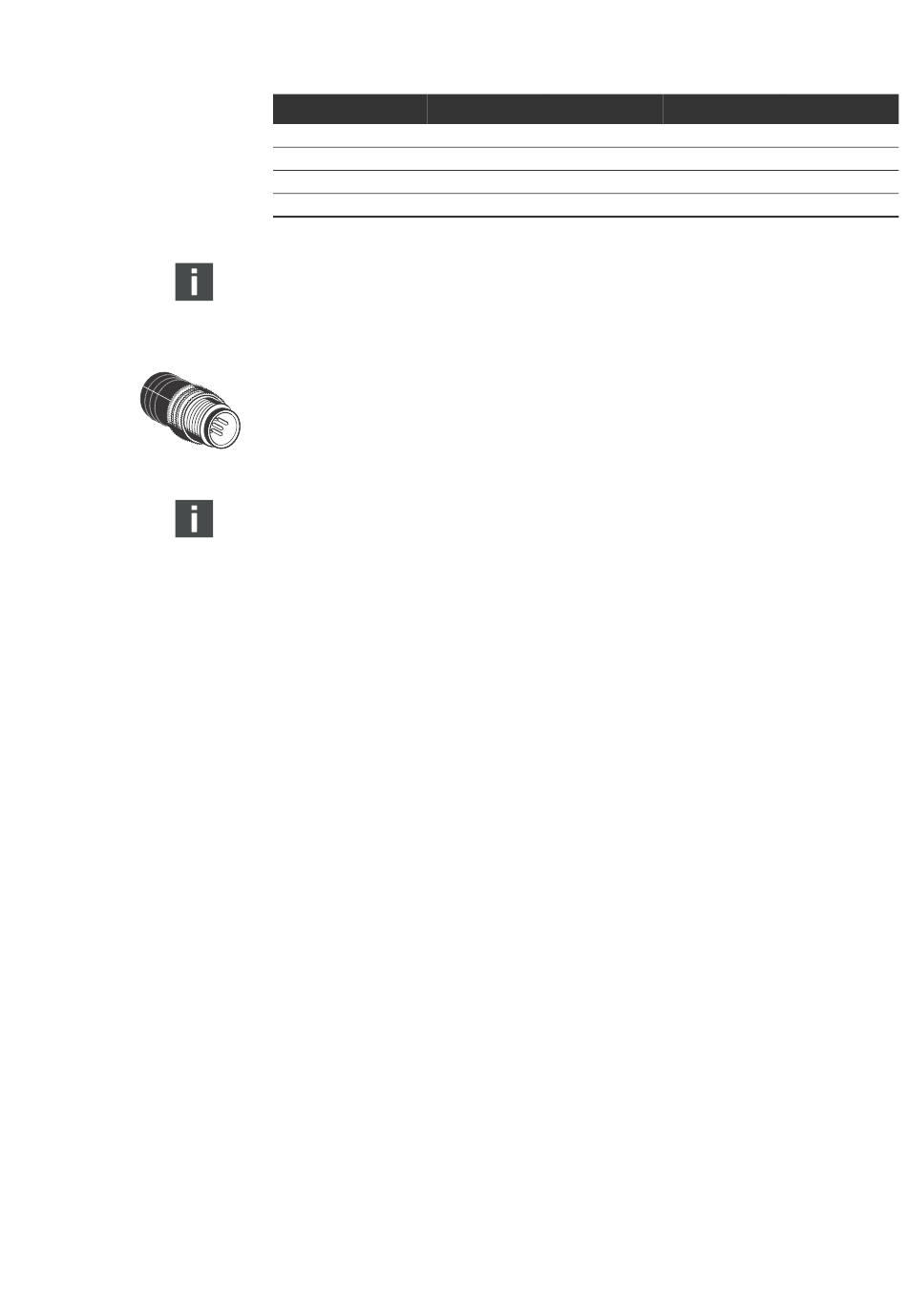

Si l'appareil constitue le dernier participant dans la séquence CANopen, un connecteur terminal de
données de série CN2, mâle, M12x1, à 5 pôles, codage A, doit être raccordé. La référence est
8941054264.
Le connecteur terminal de données établit une terminaison de ligne définie et empêche toute
réflexion de ligne. De plus, il garantit que l'indice de protection IP 65 soit satisfait.
Le montage du connecteur terminal de données est décrit dans les instructions de montage de
l'unité complète.
Commutateur 1 Commutateur 2
ON ON
OPEN ON
ON OPEN
OPEN OPEN
Commutateur 3
OPEN
OPEN
OPEN
OPEN
