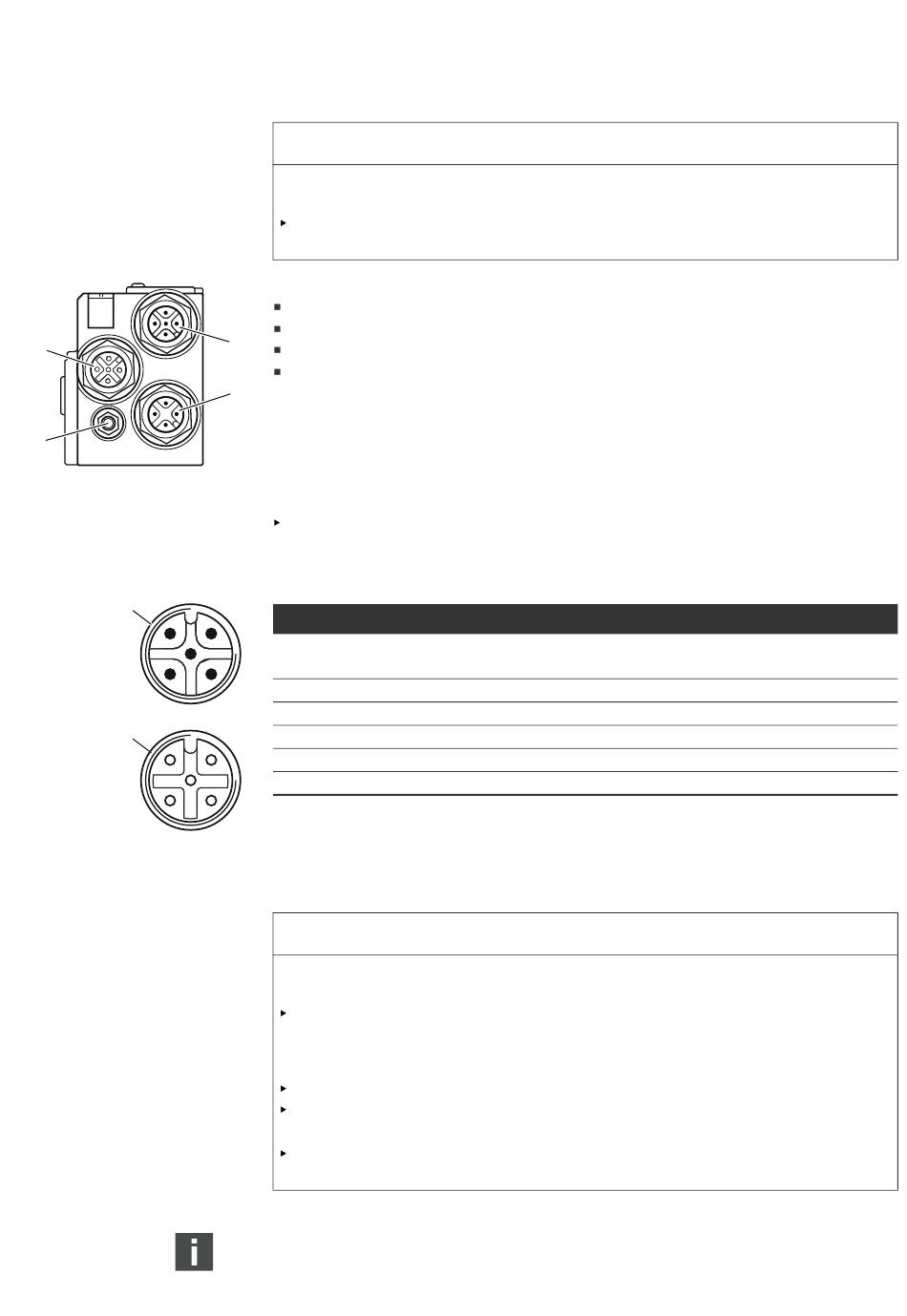

4.1.1 Conexiones eléctricas
Los conectores no enchufados no alcanzan el tipo de protección IP65.
Puede entrar agua en el aparato.
Monte tapones ciegos en todos los conectores no enchufados para conservar el tipo de
protección IP65.
El acoplador de bus cuenta con las siguientes conexiones eléctricas:
Conector X7C2 (5): entrada de bus de campo
Conector X7C1 (6): salida de bus de campo
5
Conector X1S (7): tensión de alimentación del acoplador de bus con 24 V DC
Tornillo de puesta a tierra (8): puesta a tierra
X1S
7
El par de apriete de las conexiones macho y hembra es de 1,5 Nm +0,5.
El par de apriete de la tuerca M4x0,7 (ancho de llave 7) del tornillo de puesta a tierra
es de 1,25 Nm +0,25.
La entrada de bus de campo X7C2 (5) es un conector M12, macho, de 5 pines, codificado A.
La salida de bus de campo X7C1 (6) es un conector M12, hembra, de 5 pines, codificado A.
Puede consultar la ocupación de pines de la conexión de bus de campo en la tabla 6. Se muestra
la vista a las conexiones del aparato.
Tabla 6: Ocupación de pines de las conexiones de bus de campo
Pin
1
1
5 4
2
3
4
5
2
Carcasa
5 3
1)
Todos los cables se hacen pasar por derivación. El pin 2 no es supervisado por el control. Tensión máxima: 24 V en pin 3
Peligro por cables confeccionados incorrectamente o dañados
El acoplador de bus puede resultar dañado.
Utilice exclusivamente cables apantallados y controlados.
Cableado incorrecto
Un cableado incorrecto o erróneo provoca funciones erróneas y daños en la red.
Respete las especificaciones CANOpen.
Emplee solamente cables que correspondan a las especificaciones del bus de campo
y a los requisitos concernientes a la velocidad y la longitud de la conexión.
Monte los cables y conectores conforme a las instrucciones de montaje a fin de garantizar
el tipo de protección y la descarga de tracción.
Si utiliza un cable con conductor apantallado, puede conectarlo adicionalmente al pin 1 de los
conectores de bus (X7C1/X7C2).
ATENCIÓN
Conector macho X7C2 (5) y conector hembra X7C1 (6)
Puesta a tierra (el blindaje está conectado a la puesta a tierra de forma interna mediante
un elemento RC)
1)
Opcional
CAN_GND
CAN_H
CAN_L
Blindaje o puesta a tierra
ATENCIÓN
