184 AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
Transformation de l'îlot de distribution
59
L'ordre commence sur le côté droit du coupleur de bus et finit à l'extrémité droite de l'îlot de
distribution.
Les éléments pouvant être représentés dans le code de configuration API sont illustrés dans le
tableau 22.
Tableau 22 :Eléments du code de configuration API pour la plage de distributeurs
Abréviation Signification
2 Double platine pilote de distributeurs
3 Triple platine pilote de distributeurs
4 Quadruple platine pilote de distributeurs
– Plaque d'alimentation pneumatique
K Régulateur de pression 8 Bit, paramétrable
L Régulateur de pression 8 Bit
M Régulateur de pression 16 Bit, paramétrable
N Régulateur de pression 16 Bit
U Plaque d'alimentation électrique
W Platine de surveillance UA-OFF
Exemple de code de configuration API : 423–4M4U43.
La plaque d'adaptation et la plaque d'alimentation pneumatique situées au début de l'îlot
de distribution, ainsi que l'embase terminale droite, ne sont pas prises en compte dans le code
de configuration API.
12.4.2

Code de configuration API de la plage E/S

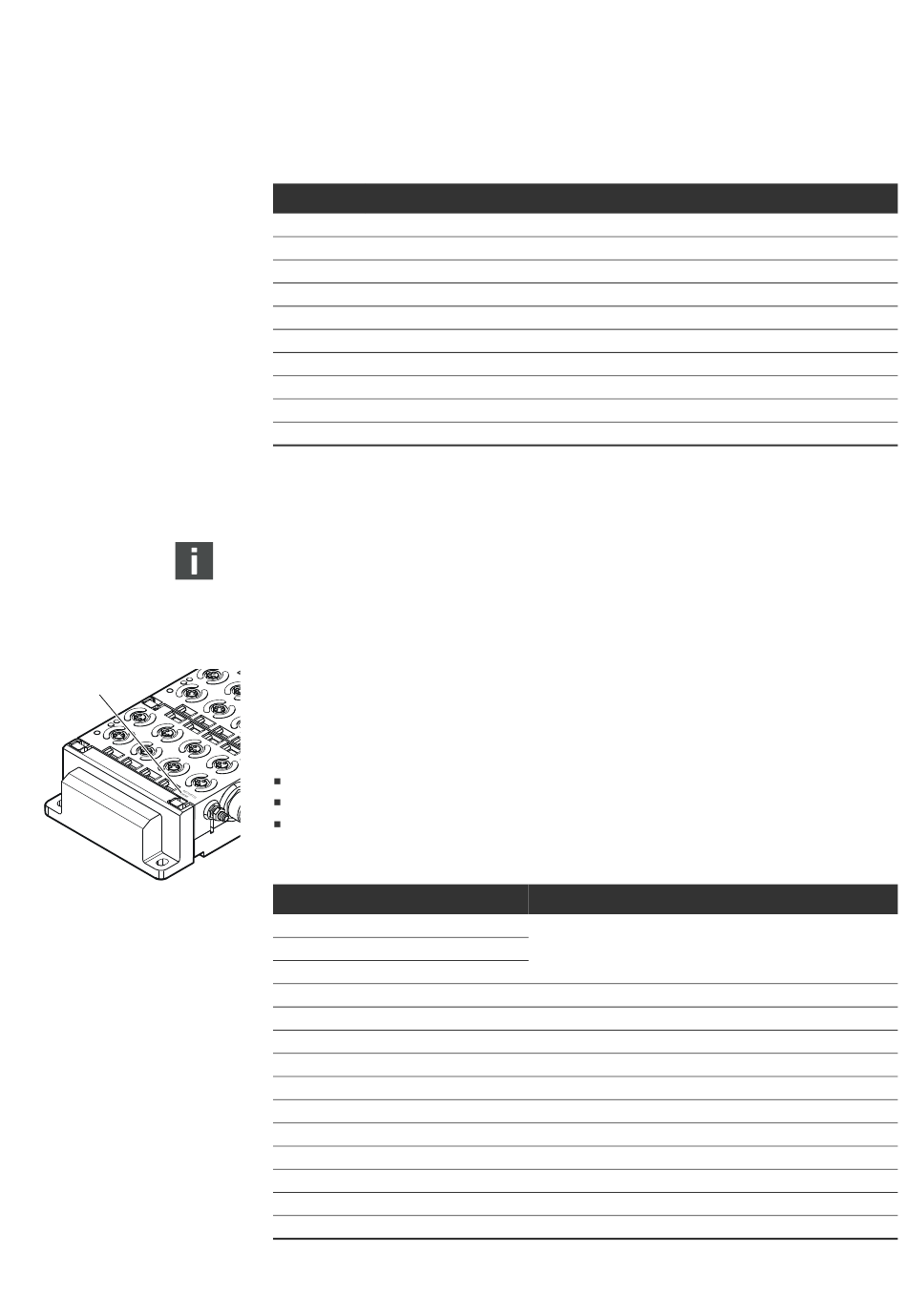

Le code de configuration API de la plage E/S (59) dépend du module. Il est imprimé sur la partie
supérieure de l'appareil.
L'ordre des modules E/S commence sur le coupleur de bus côté gauche et se termine à l'extrémité
gauche de la plage E/S.
Le code de configuration API contient les données codées suivantes :
Nombre de canaux
Fonction
Type de connecteur
Tableau 23 :Abréviations pour le code de configuration API dans la plage E/S
Abréviation
8
16
24
DI
DO
AI
AO
M8
M12
DSUB25
SC
A
L
E
Signification
Nombre de canaux ou de connecteurs ; le nombre précède
toujours l'élément
Canal d'entrée numérique (digital input)
Canal de sortie numérique (digital output)
Canal d'entrée analogique (analog input)
Canal de sortie analogique (analog output)
Connecteur M8
Connecteur M12
Connecteur D-SUB, à 25 pôles
Raccordement à l'élément de serrage élastique (spring clamp)
Raccordement supplémentaire pour tension de l'actionneur
Raccordement supplémentaire pour tension de logique
Fonctions étendues (enhanced)
