400 AVENTICS | Fältbussnod AES/Ventildrivenhet AV CANopen | R412018137–BAL–001–AE
Bygga om ventilsystemet
AES-
D-BC-
CAN
UA P
A

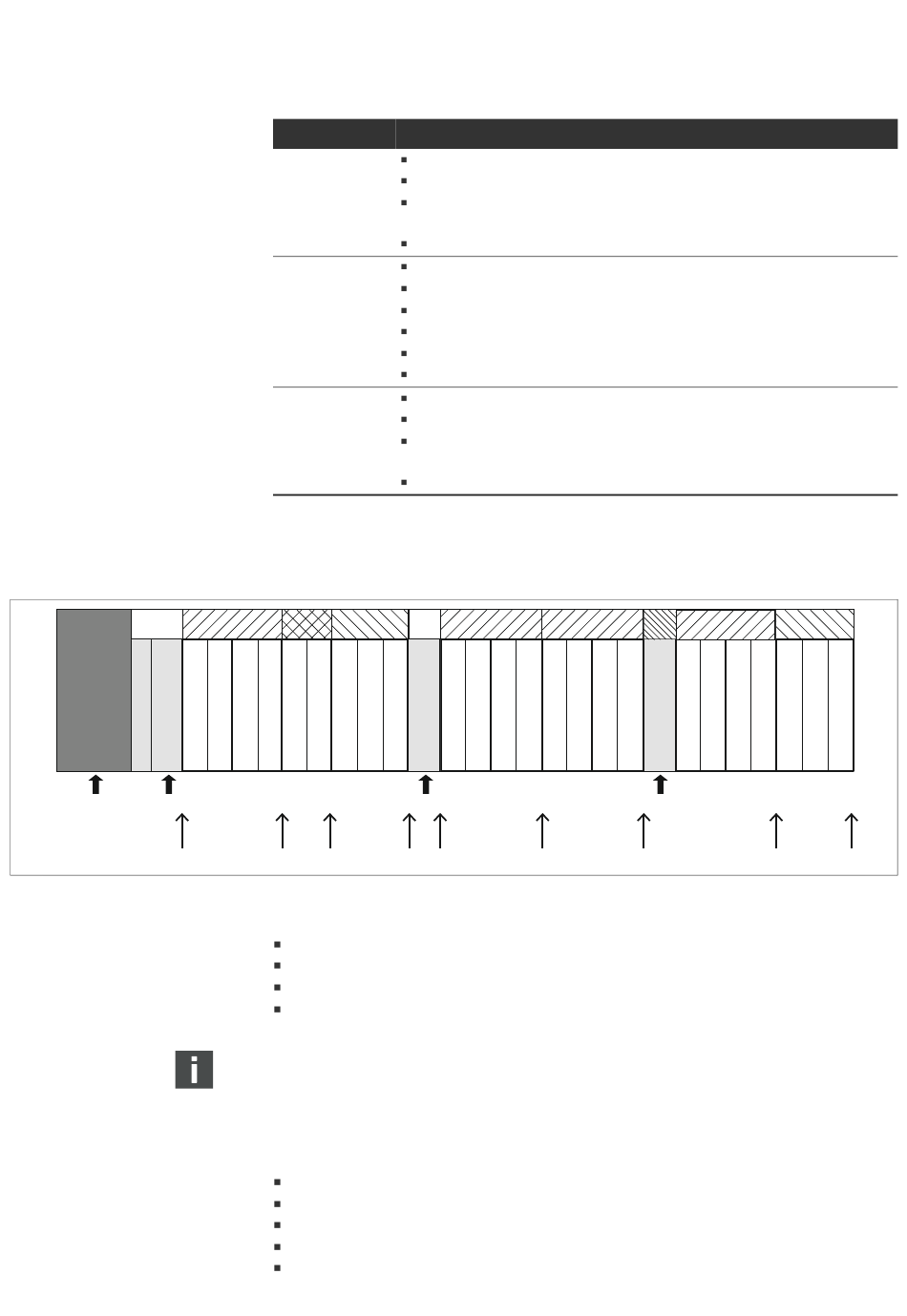

Fig 18: Tillåtna konfigurationer
Ventilsystemet på bild 17 består av tre sektioner:
Tabell 25: Exempel på ett ventilsystem som består av tre sektioner
Sektion Komponenter
1:a sektionen pneumatisk matningsplatta med långt förbikopplingskretskort (30)
tre dubbla basplattor (20) och en trippelbasplatta (21)
kretskort för 4 ventiler (24), kretskort för 2 ventiler (22) och kretskort för 3 ventiler
(23)
9 ventiler (60)
2:a sektionen pneumatisk matningsplatta med långt förbikopplingskretskort (30)
fyra dubbla basplattor (20)
två kretskort för 4 ventiler (24)
8 ventiler (60)
AV-EP-basplatta för stand-alone-tryckreglering
AV-EP-omvandlare
3:e sektionen elektrisk matningsplatta (35)
två dubbla basplattor (20) och en trippelbasplatta (21)
kretskort för separat spänningsmatning (38), kretskort för 4 ventiler (24) och
kretskort för 3 ventiler (23)
7 ventiler (60)
12.5.2 Tillåtna konfigurationer
P
B B C A
Ventilsystemet kan byggas ut på alla punkter märkta med en pil:
efter en pneumatisk matningsplatta (A)
efter ett kretskort med drivelektronik för ventiler (B)
i slutet av en sektion (C)
i slutet av ventilsystemet (D)
För att underlätta dokumentationen och konfigurationen rekommenderar vi att ventilsystemet
byggs ut i högra änden (D).
12.5.3 Ej tillåtna konfigurationer
19 visas vilka konfigurationer som inte är tillåtna. Du får inte:
separera "inom" ett kretskort med drivelektronik för 4 eller 3 ventiler (A)
montera färre än fyra ventilplatser direkt efter fältbussnoden (B)
montera fler än 64 ventiler (128 magnetspolar)
montera fler än 8 AV-EP
använda fler än 32 elkomponenter.
UA
B C B D
