240 AVENTICS | Accoppiatore bus AES/driver valvole AV, CANopen | R412018137–BAL–001–AE
Preimpostazioni sull'accoppiatore bus
S2
S3

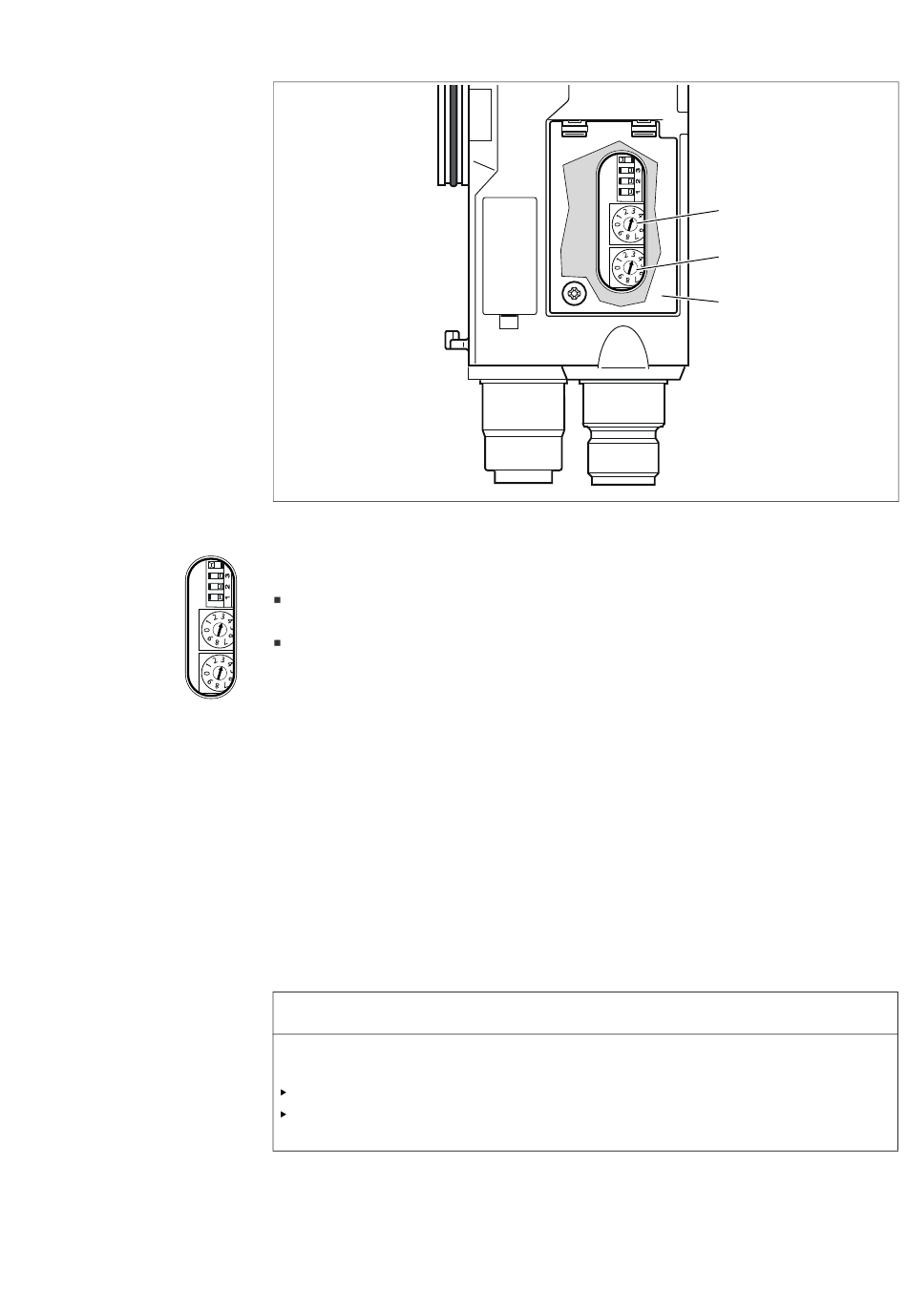

Fig. 5: Selettori indirizzo S2 e S3 sull'accoppiatore bus
I due selettori S2 e S3 per l'indirizzo della stazione del sistema valvole nel CANopen si trovano sotto
la finestrella di controllo (3).
Selettore S2: sul selettore S2 vengono impostate le decine dell'indirizzo. Il selettore S2 riporta
la dicitura da 0 a 9 nel sistema decimale.
Selettore S3: sul selettore S3 vengono impostate le unità dell'indirizzo. Il selettore S3 riporta la
dicitura da 0 a 9 nel sistema decimale.
Durante l'indirizzamento procedere nel modo seguente:
1. Staccare l'accoppiatore bus dall'alimentazione di tensione UL.
2. Impostare nei selettori S2 e S3 (vedere Fig. 5) l'indirizzo della stazione:
– S2: decine da 0 a 9
– S3: unità da 0 a 9
3. Ricollegare l'alimentazione di tensione UL. Il sistema viene inizializzato e l'indirizzo applicato
all'accoppiatore bus.
9.3

Modifica dell'indirizzo

Una modifica di indirizzo durante il funzionamento non viene applicata!
L'accoppiatore bus continua a lavorare con il vecchio indirizzo.
Non modificare mai l'indirizzo durante il funzionamento.
Separare l'accoppiatore bus dall'alimentazione di tensione UL, prima di modificare le
impostazioni sugli interruttori S2 e S3.
S1
S2
S3
ATTENZIONE
S2
S3
3
