Förinställningar i fältbussnoden
S2
S3

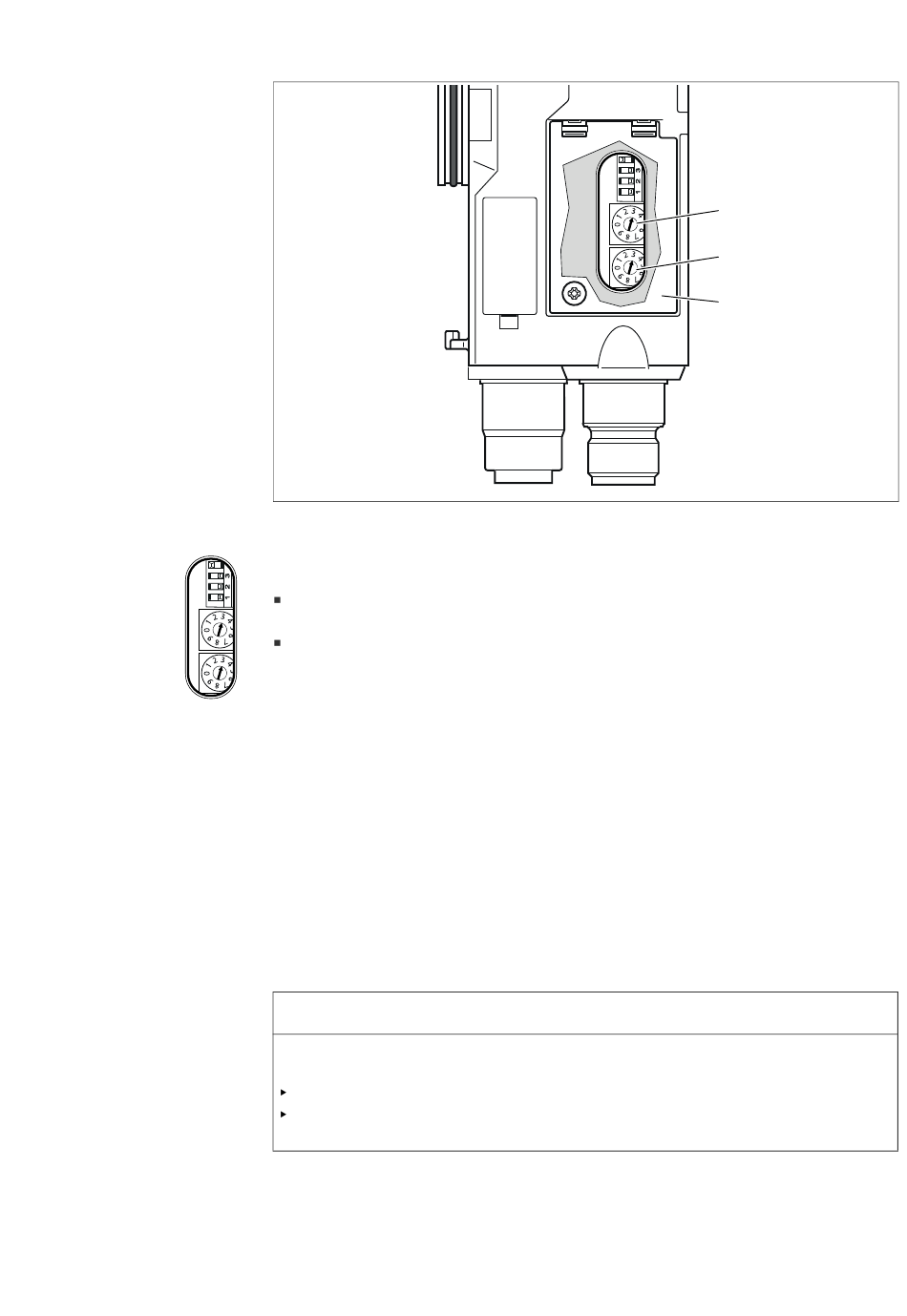

Fig 5: Adressomkopplare S2 och S3 på fältbussnoden
De båda vridomkopplarna S2 och S3 för ventilsystemets stationsadress i CANopen sitter under det
genomskinliga locket (3).
Omkopplare S2: Med omkopplaren S2 ställer man in adressens tiotalssiffra. Omkopplare S2 är
märkt med decimalsystemet från 0 till 9.
Omkopplare S3: På omkopplare S3 ställs adressens entalssiffra in. Omkopplare S3 är märkt
enligt decimalsystemet från 0 till 9.
Gör så här vid adresseringen:
1. Koppla ifrån fältbussnoden från spänningsmatningen UL.
2. Ställ in stationsadressen med omkopplarna S2 och S3 (se Fig. 5):
– S2: Tiotalssiffra från 0 till 9
– S3: Entalssiffra från 0 till 9
3. Koppla till spänningsmatningen UL igen. Systemet initieras och adressen på fältbussnoden
överförs.
9.3 Ändra adressen
En adressändring som görs under drift överförs inte!
Fältbussnoden fortsätter arbeta med den gamla adressen.
Ändra aldrig adressen under drift.
Koppla loss fältbussnoden från spänningen UL innan du ändrar läge på omkopplare S2
och S3.
S1
S2
S2
S3
S3
3
OBS!
