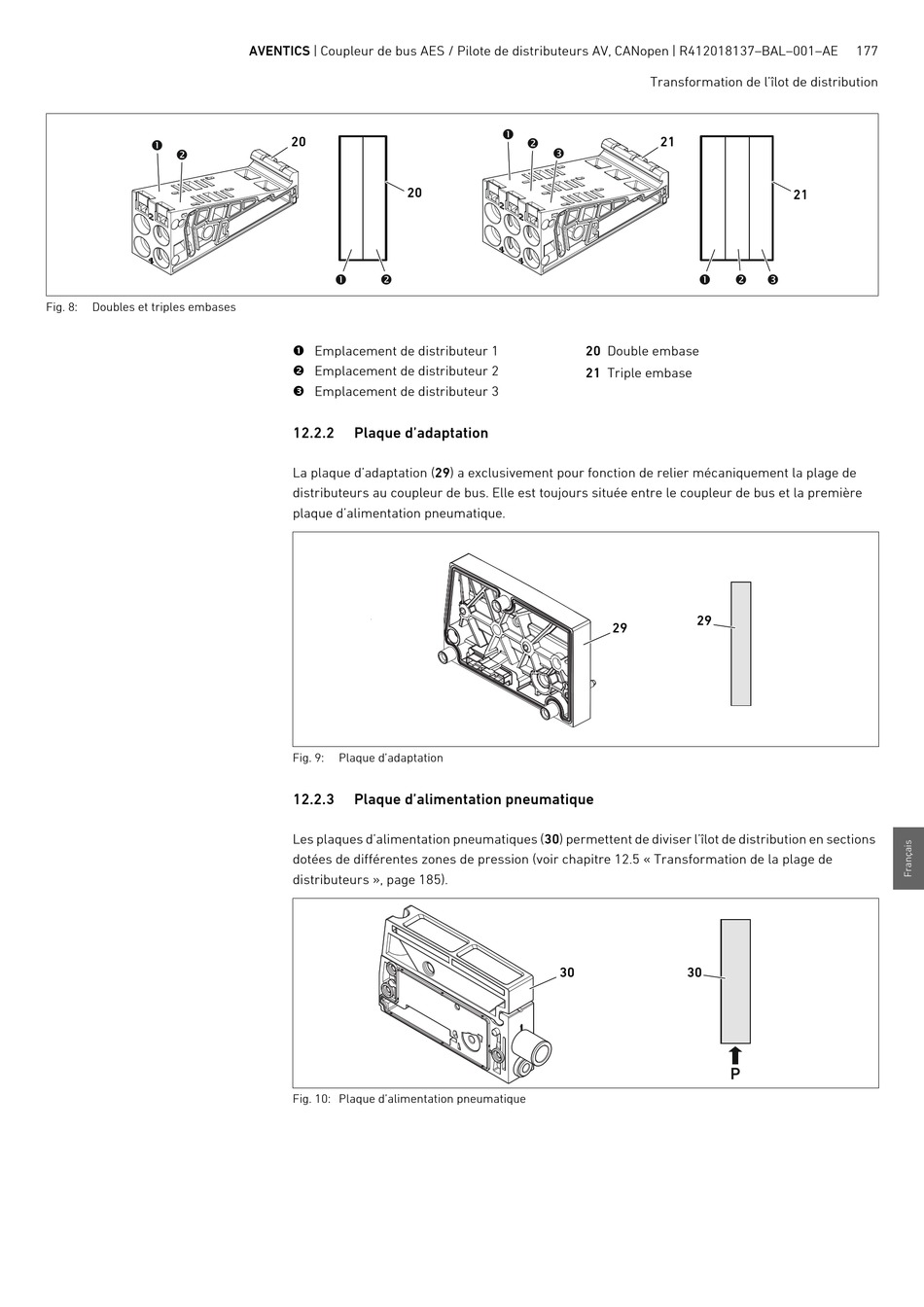

Fig. 8: Doubles et triples embases
AVENTICS | Coupleur de bus AES / Pilote de distributeurs AV, CANopen | R412018137–BAL–001–AE
20
20
 Emplacement de distributeur 1
 Emplacement de distributeur 2
 Emplacement de distributeur 3
12.2.2

Plaque d'adaptation

La plaque d'adaptation (29) a exclusivement pour fonction de relier mécaniquement la plage de
distributeurs au coupleur de bus. Elle est toujours située entre le coupleur de bus et la première

plaque d'alimentation pneumatique.

Fig. 9: Plaque d'adaptation
12.2.3 Plaque d'alimentation pneumatique
Les plaques d'alimentation pneumatiques (30) permettent de diviser l'îlot de distribution en sections
dotées de différentes zones de pression (voir chapitre 12.5 « Transformation de la plage de
distributeurs », page 185).
Fig. 10: Plaque d'alimentation pneumatique
Transformation de l'îlot de distribution
21
20 Double embase
21 Triple embase
29
29
30 30
P
