AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
9

Ajustes previos en el acoplador de bus

Debe realizar los siguientes ajustes previos:
Configurar la dirección en el acoplador de bus (véase el capítulo 9.2 "Configuración de la
dirección en el acoplador de bus" en la página 309)
Ajustar la velocidad en baudios (véase el capítulo 9.4 "Modificación de la velocidad en baudios"
en la página 311)
Configurar los avisos de diagnóstico (véase el capítulo 5.5 "Ajuste de los parámetros del
acoplador de bus" en la página 303)
La dirección se configura con los dos conmutadores S2 y S3 situados debajo de la mirilla.
La velocidad en baudios se ajusta mediante el interruptor DIP S1 que se encuentra debajo
de la mirilla.
La transmisión de los datos de diagnóstico se activa y desactiva mediante parámetros
(véase el capítulo 5.5 "Ajuste de los parámetros del acoplador de bus" en la página 303).
9.1

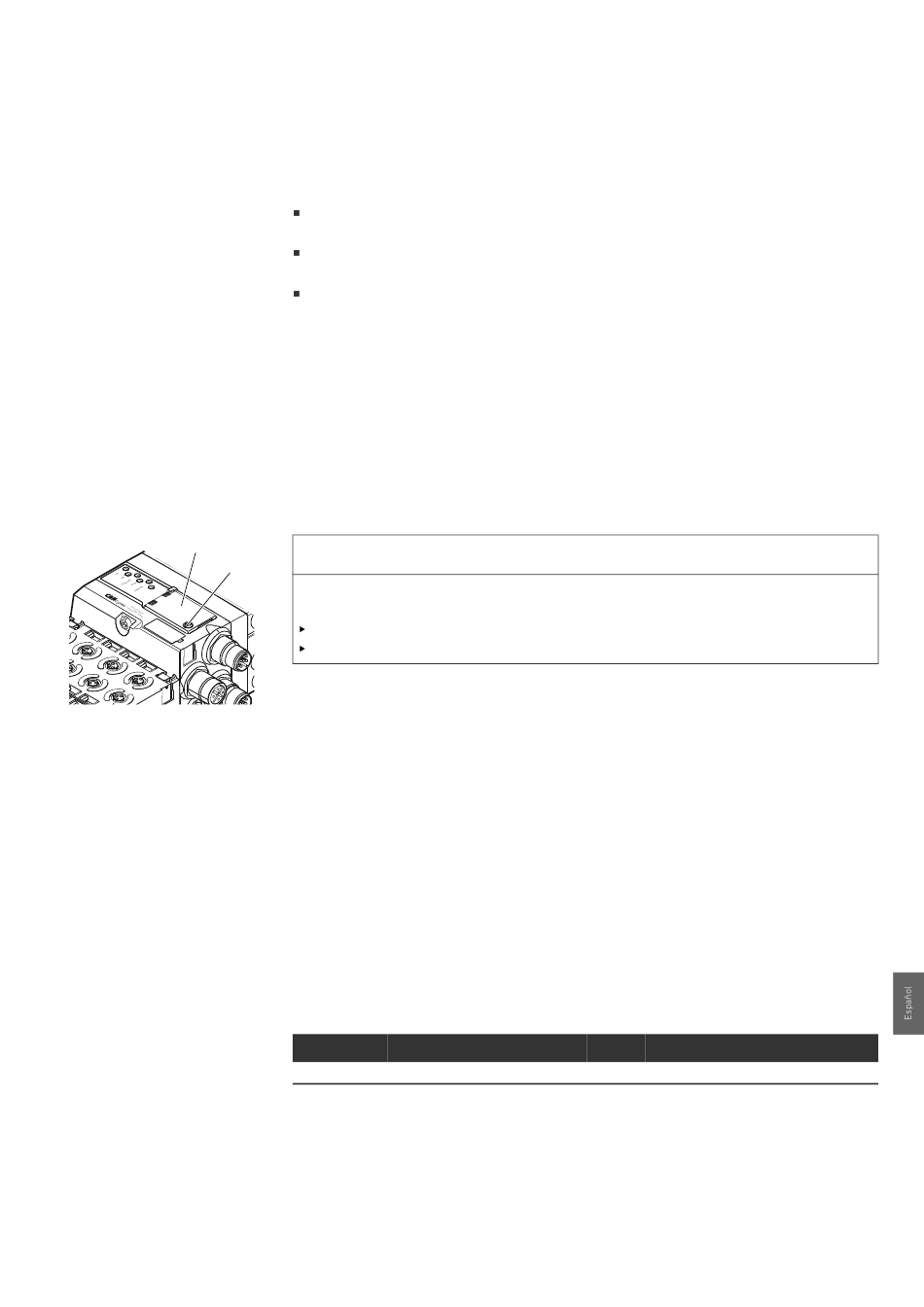

Apertura y cierre de la mirilla

3
25
Junta defectuosa o mal asentada
Puede entrar agua en el aparato. Ya no queda garantizado el tipo de protección IP65.
Asegúrese de que la junta de debajo de la mirilla (3) está intacta y ajusta correctamente.
Asegúrese de que el tornillo (25) está fijado al par de apriete correcto (0,2 Nm).
1. Desenrosque el tornillo (25) de la mirilla (3).
2. Abra la mirilla.
3. Realice los ajustes que correspondan conforme se explica en los apartados siguientes.
4. Vuelva a cerrar la mirilla. Al hacerlo, compruebe que la junta quede colocada correctamente.
5. Vuelva a apretar el tornillo.
Par de apriete: 0,2 Nm
9.2 Configuración de la dirección en el acoplador de bus
Dado que el acoplador de bus funciona exclusivamente como módulo slave, deberá asignarle una
dirección en el sistema de bus de campo.
En el acoplador de bus se pueden configurar direcciones de 1 a 99. Si se ajusta la dirección 0,
el acoplador de bus ajusta la dirección automáticamente a 2 y el LED IO/DIAG parpadea en verde.
El acoplador de bus envía adicionalmente un mensaje de error (EMCY) (véase el capítulo 15.4 "EMCY
Error Codes" en la página 352):
Tabla 15: Codificación del telegrama EMCY
Byte
1)
El acoplador de bus también envía este aviso si están desactivados los avisos de diagnóstico.
Cada dirección solo puede aparecer una vez en la red. Las ocupaciones dobles no están permitidas
en el bus CANopen.
ATENCIÓN
7 6 5
0x00 0x00 0x00
Ajustes previos en el acoplador de bus
4 3 2
1)
0x00 0x00 0x80 0xFF
309
1 0
0xFF
