AVENTICS | Acoplador de bus AES/controladores de válvula AV, CANopen | R412018137–BAL–001–AE
12.3.5 Placa de características del acoplador de bus
La placa de características se encuentra en la parte posterior del acoplador de bus. Contiene los
siguientes datos:
47
48
49
50
51
52
53
54

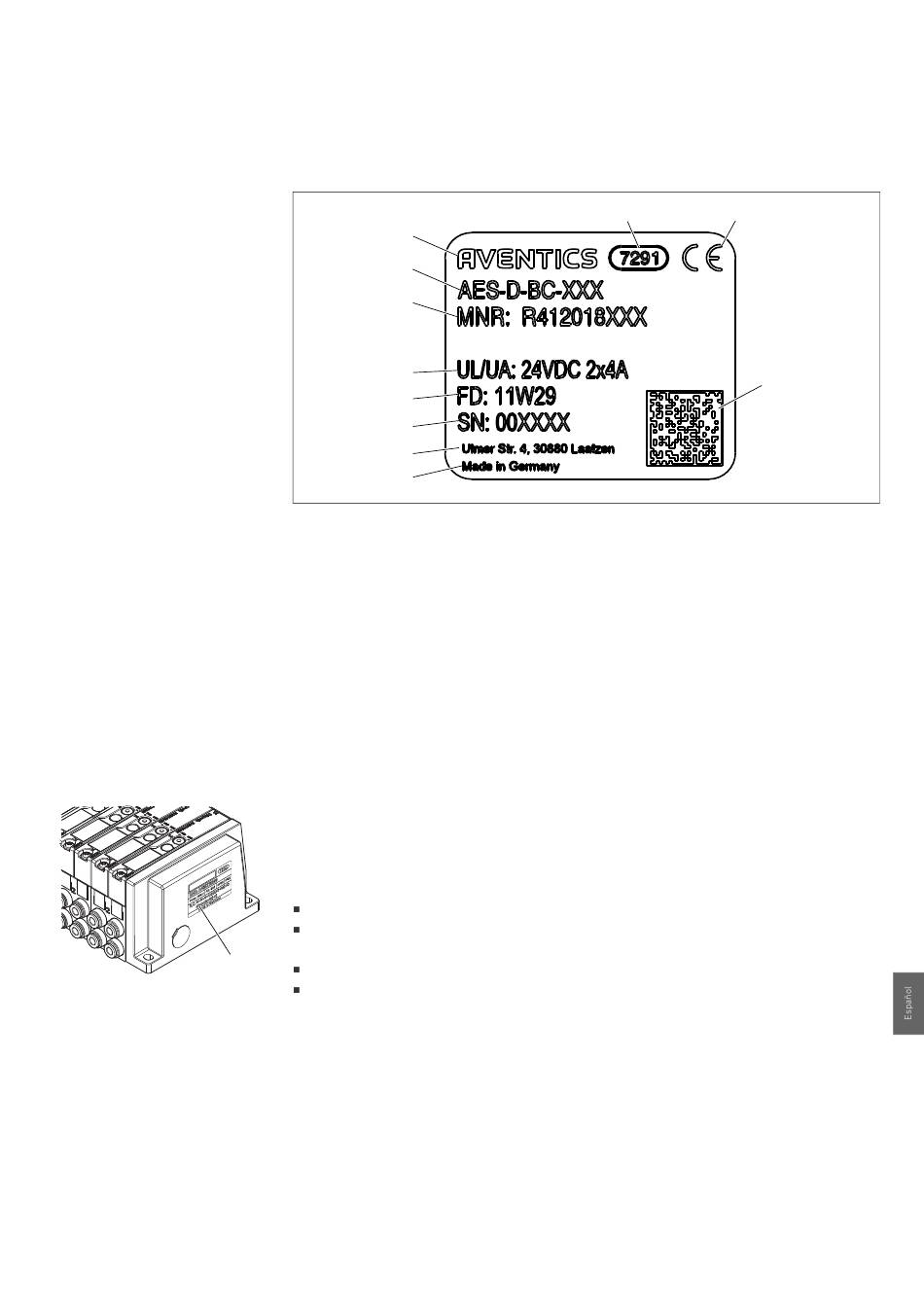

Fig. 16: Placa de características del acoplador de bus
47 Logotipo
48 Serie
49 N.° de material
50 Alimentación de tensión
51 Fecha de fabricación en formato FD:
<YY>W<WW>
12.4 Código de configuración PLC
12.4.1 Código de configuración PLC de la zona de válvulas
El código de configuración PLC para la zona de válvulas (58) está impresa en la placa final derecha.
El código de configuración PLC reproduce el orden y el tipo de componentes eléctricos mediante un
código formado únicamente por cifras y letras. Se admiten cifras, letras y guiones. Entre los
diferentes caracteres no se utiliza ningún espacio en blanco.
En general se aplican las reglas siguientes:
Las cifras y las letras indican cuáles son los componentes eléctricos.
Cada cifra se corresponde con una placa de controlador de válvula. El valor de la cifra indica la
cantidad de lugares de válvula de la placa.
58
Las letras representan los módulos especiales que son relevantes para la configuración PLC.
El guión "–" representa una placa de alimentación neumática sin placa de supervisión UA-OFF;
no es relevante para la configuración PLC.
Modificación del sistema de válvulas
57 56
52 Número de serie
53 Dirección del fabricante
54 País del fabricante
55 Código Datamatrix
56 Distintivo CE
57 Denominación interna de fábrica
325
55
