4.7.3 Klemmenbele-
gung
Anwendungshandbuch CDD3000
Hinweis: Für die voreingestellte Lösung SCB_5 ist die Buseinstellung
„E D
ASY RIVE

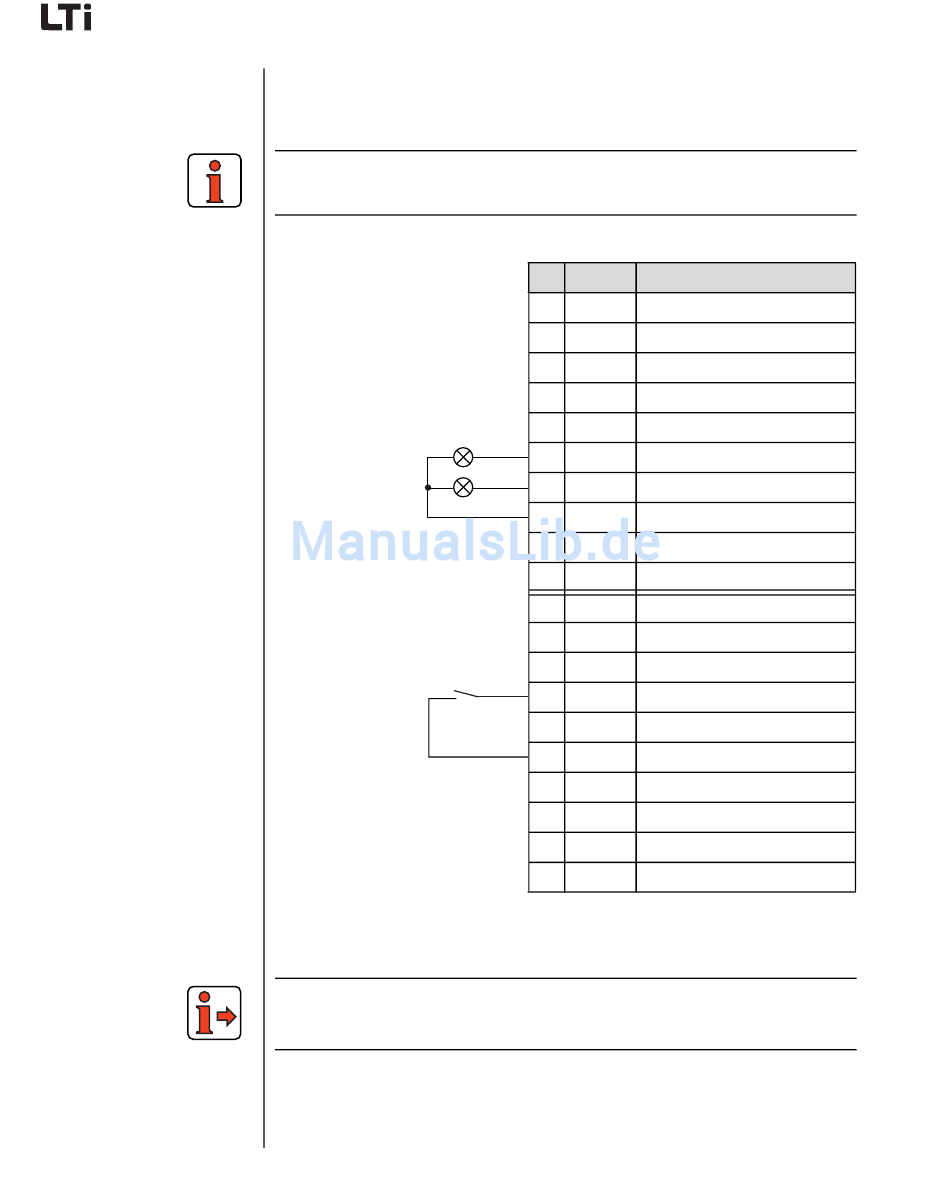

Bild 4.29 Klemmenbelegung bei Drehzahlregelung, Sollwert und Steuern
über Feldbus
Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch des
jeweiligen Feldbussystems.
4 Voreingestellte Lösungen
Basic" zu verwenden.
X2 Bez.
20 OSD03 nicht belegt
19 GND03 nicht belegt
18 VCC03 nicht belegt
17 OSD02 nicht belegt
16 OSD02 nicht belegt
REF
15 OSD01 Sollwert erreicht
C_RDY
14 OSD00 Gerät betriebsbereit
13 DGND digitale Masse
12 ISD04 nicht belegt
11 ISD03 nicht belegt
10 ISD02 nicht belegt
9 ISD01 nicht belegt
8 ISD00 nicht belegt
ENPO
7 ENPO Hardware-Freigabe der Endstufe
6 DGND digitale Masse
5 U Hilfsspannung 24 V
V
4 ISA01 - nicht belegt
3 ISA01 + nicht belegt
2 ISA00 - nicht belegt
1 ISA00 + nicht belegt
4-42
Funktion
