Anwendungshandbuch CDD3000

Hilfe-Funktion

In jedem Eingabefenster kann mit der Taste F1 eine Hilfe-Funktion aufge-
rufen werden, die weitere Informationen über den Parameter enthält.

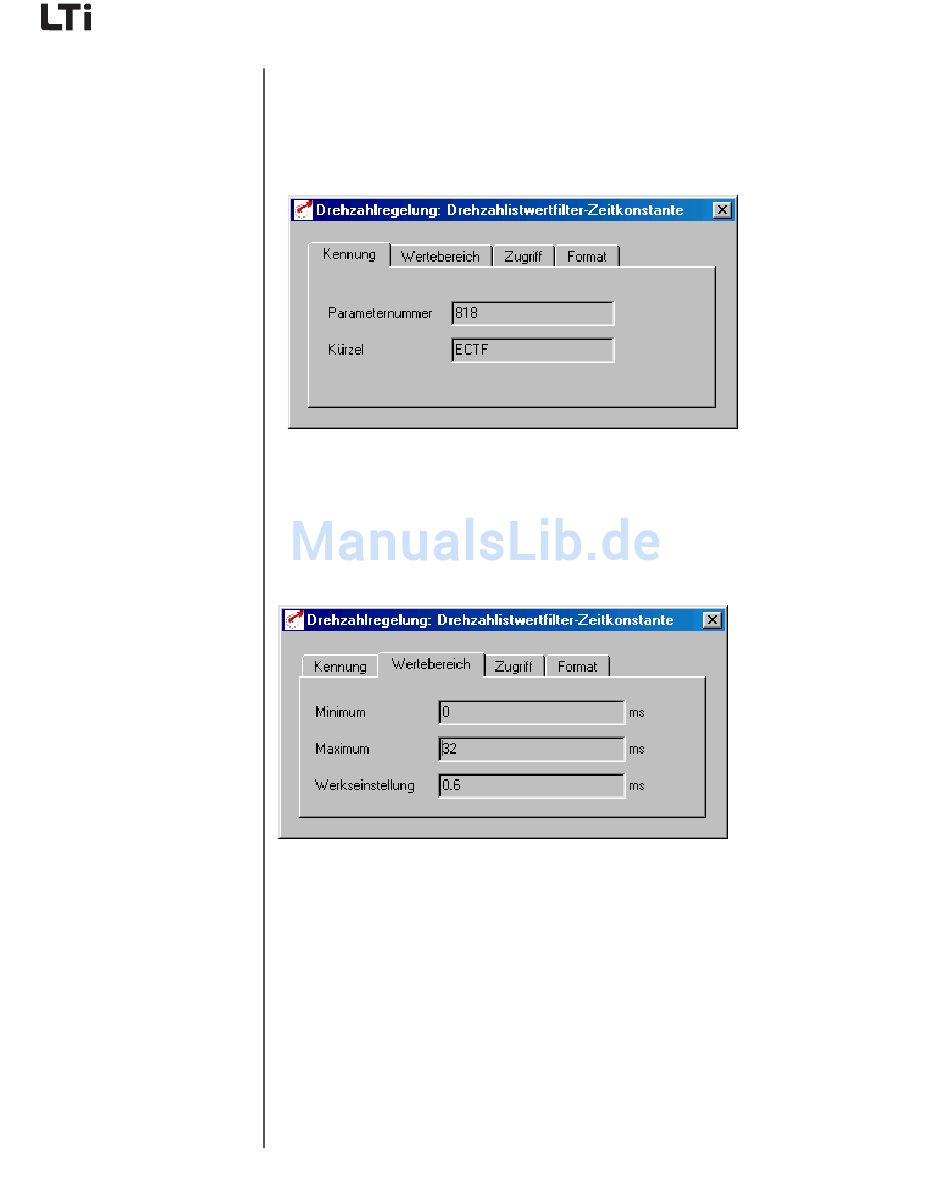

z. B. Maske Drehzahlregelung
Bild 3.3 Kennung
Parameternummer
Kürzel
Bild 3.4 Wertebereich
Minimum/Maximum
Werkseinstellung
3 Bedienstruktur
→
Drehzahlistwertfilter
Nummer des Parameters
Name, max. fünf Zeichen (Anzeige im KP200)
In diesem Bereich muß der Wert liegen (hier:
zwischen 0 und 32 ms).
Nach einem Gerätereset wird automatisch die-
ser Wert eingetragen.
3-6
