4.10.4 Klemmenbele-
gung
Anwendungshandbuch CDD3000

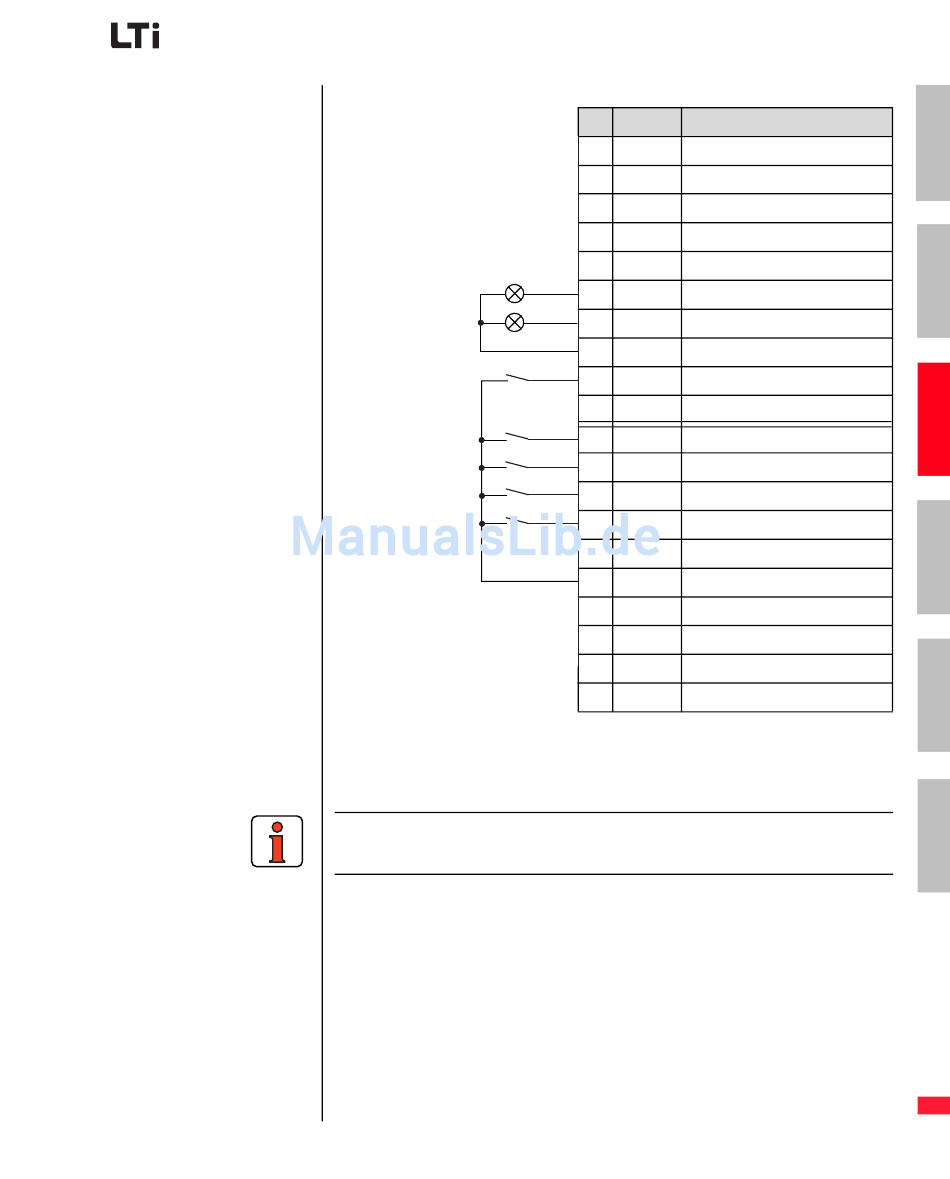

Bild 4.77 Klemmenbelegung bei Positionierung, frei programmierbar, Steu-
ern über Klemme
Hinweis: Folgende Beschreibung gilt bei eingestellter Startbedingung
der Ablaufsteuerung auf STD(0) - siehe Kapitel 4.10.3.
4 Voreingestellte Lösungen
X2 Bez.
20 OSD03 nicht belegt
19 GND03 nicht belegt
18 VCC03 nicht belegt
17 OSD02 nicht belegt
16 OSD02 nicht belegt
ROT_0
15 OSD01 Stillstand (erregt)
C_RDY
14 OSD00 Regler betriebsbereit
13 DGND digitale Masse
RECAM
12 ISD04 Referenznocken
11 ISD03 nicht belegt
GO
10 ISD02 START Referenzfahrt / Ablauf
AUTO
9 ISD01 Automatikbetrieb
START
8 ISD00 START-Regelung
ENPO
7 ENPO Hardware-Freigabe der Endstufe
6 DGND digitale Masse
5 U Hilfsspannung 24 V
V
4 ISA01 - nicht belegt
3 ISA01 + nicht belegt
2 ISA00 - nicht belegt
1 ISA00 + nicht belegt
