5.5.4 Kommutierungs-
findung
Anwendungshandbuch CDD3000
Ist an einem Synchronmotor ein Drehgeber angeschlossen, der über kei-
nen absoluten Bezug zur Polteilung des Motors verfügt, muß nach dem
Einschalten des Reglers eine Kommutierungsfindung durchgeführt wer-
den.
Die Kommutierungsfindung wird im Betrieb einmalig nach dem Einschal-
ten der Netzspannung bei der ersten Startfreigabe durchgeführt. Sie
kann bei der Inbetriebnahme durch Veränderung eines Parameters, der
eine vollständige Regelungsinitialisierung verursacht (z. B. Ändern der
Parameter der Kommutierungsfindung / Ändern der Regelungsart u.s.w.),
erzwungen werden.

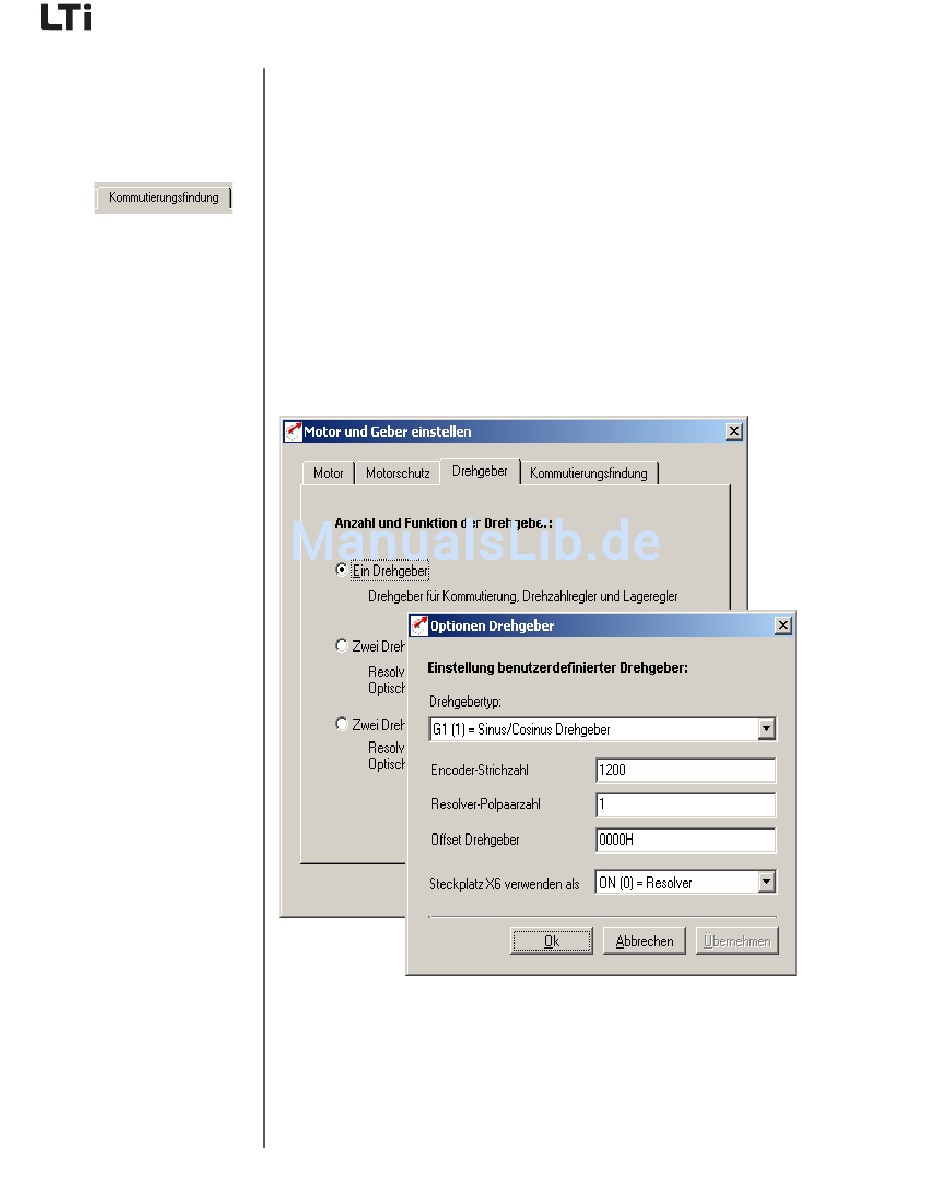

Unter der Karteikarte Drehgeber wird hierzu der Geber G1(Sinus/Cosi-
nus-Drehgeber ohne Lagebezug)oder USER (benutzerdefiniert) einge-
stellt:
Unter der Karteikarte Kommutierungsfindung kann danach das zu ver-
wendende Verfahren und dessen Parametrierung eingestellt werden.
5 Softwarefunktionen
5-82
