5.1.3 Digitale Ein-
gänge
Anwendermo-
dul UM8I40
(optional)
Anwendungshandbuch CDD3000
(43) / (44) TP3 und TP4
Positionierung, frei programmierbar:
Der CDD3000 besitzt 2 schnelle Touchprobe-Eingänge mit denen die
aktuelle Istposition abgespeichert und im Programm weiterverwendet
werden kann, z. B. zur dynamischen Vermessung oder zur Druckmarken-
synchronisation.
Ist Touchprobe 3 aktiviert, so wird bei der nächsten steigenden Flanke am
Eingang ISD03 (Touchprobe TP4 = ISD04) die aktuelle Istposition abge-
speichert.

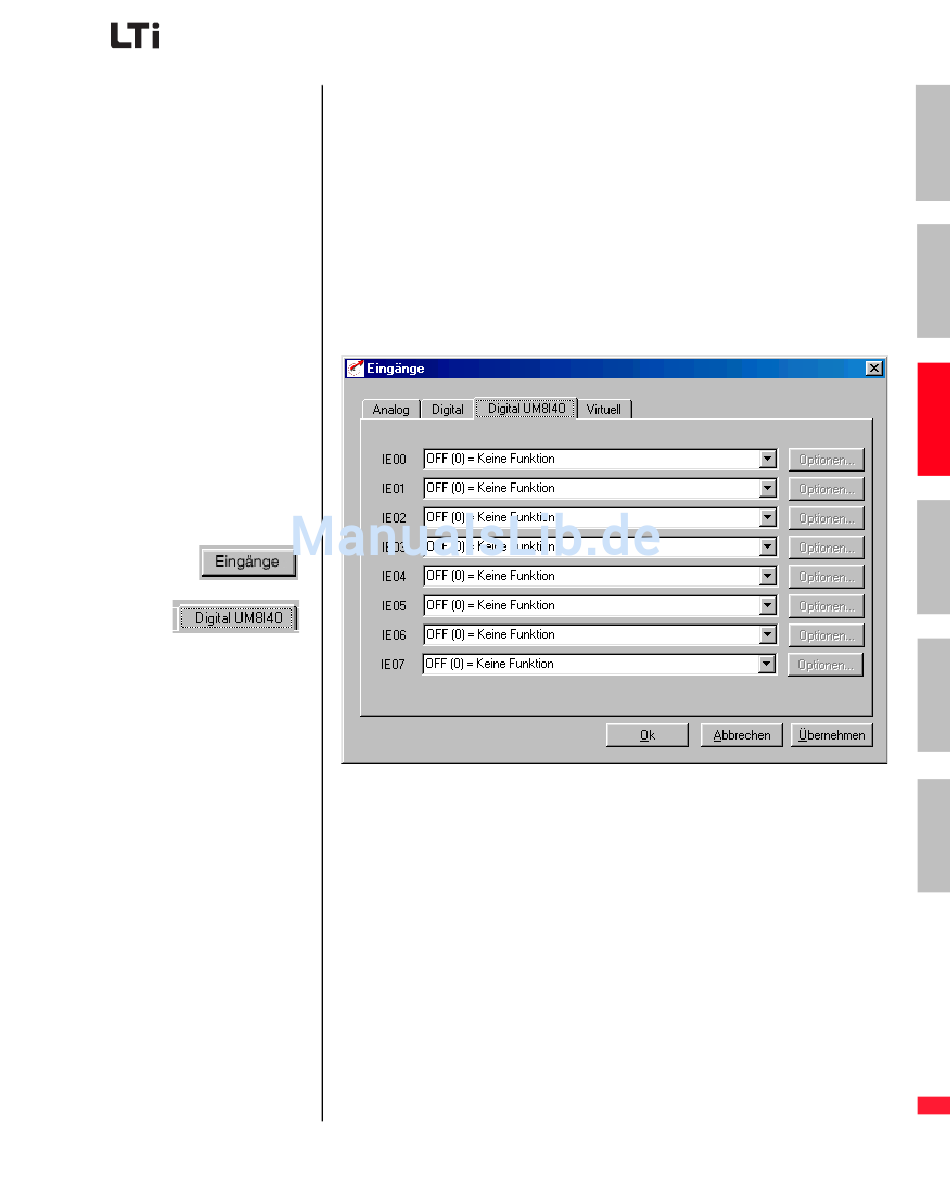

Bild 5.14 Register Digitale Eingänge UM8I40
Der Servoregler kann optional mit einem Anwendermodul UM8I40 (Klem-
menerweiterung) ausgestattet werden, das weitere acht digitale Ein-
gänge (und vier digitale Ausgänge) zur Verfügung stellt.
5 Softwarefunktionen
5-21
