4.4 Drehzahlrege-
lung mit
±
10 V-Sollwert-
vorgabe
(SCT_2, SCB_2)
Anwendungshandbuch CDD3000
Mögliche Anwendungen:
−
Rotationsantrieb, Hauptspindelantrieb
Funktionalität:
−
Skalierbarer Analogsollwert (± 10 V, 12 Bit Auflösung)
−
Programmierbares zeitoptimales Beschleunigungsprofil
−
Endschalterauswertung
−
Steuerung des Antriebs über E/A (SCT_2)
−
Steuerung des Antriebs über Feldbus (SCB_2)
Drehzahl-
Typ:
Netz:
Ausg.:
sollwert
SN.:
NC
000.000.00000000
X1
U
V
W
± 10 V
RB+
RB
L-
L1
L2
L3

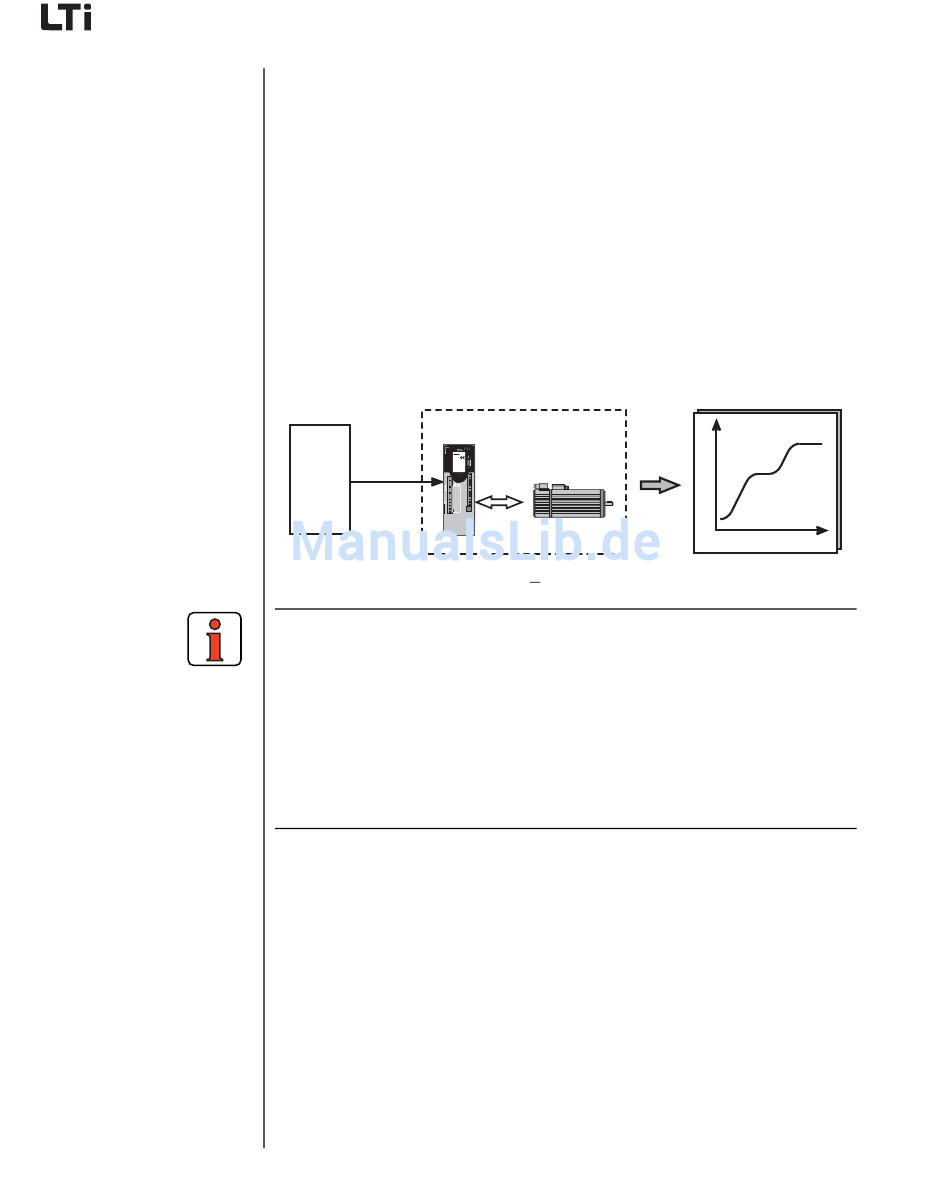

Bild 4.11 Drehzahlregelung mit + 10 V Sollwertvorgabe
Hinweis: Diese voreingestellte Lösung ist geeignet, um die Antriebs-
achse ohne Einsatz eines externen Lageregelkreises mit
unterschiedlichen Drehzahlen zu betreiben. Sollten Sie einen
externen Lageregler einsetzen wollen, empfehlen wir die vor-
eingestellte Lösung „Drehzahlregelung mit externer Lagere-
gelung", da dort die Abtastzeit des Analogeingangs kürzer
und dadurch das Regelergebnis besser ist. Nachteil ist, daß
die Sollwertstruktur umgangen wird und damit nicht mehr
nutzbar ist.
4 Voreingestellte Lösungen
CDD3000
H1 H2 H3
X4
X2
!
X3
4-18
n
t
