5.4.2 Toleranzen

DM
Stillstandsfenster Fenster für die Meldung „Drehzahl=0" (am digitalen Aus-
gang/Feldbus):
Wenn der Motor bestromt und die Istdrehzahl kleiner als der
Parameter Stillstandsfenster ist, liegt am Ausgang „Still-
stand" ein 24 V-Pegel an. Bei der Meldung „Drehrichtung
links des Motors" (ROT_L) muß der Motor außerhalb des
Stillstandsfensters sein und sich links herum drehen. Das
Gleiche gilt für die Meldung „Drehrichtung rechts des
Motors" (ROT_R).
Sollwertfenster Fenster für die Meldung „Sollwert erreicht" (am digitalen
Ausgang/Feldbus).
Ist die Differenz zwischen Soll- und Istdrehzahl (bzw. Soll-
und Istdrehmoment bei Betriebsart Drehmomentregelung)
kleiner als der Parameter Sollwertfenster, liegt am Ausgang
„Sollwert erreicht" ein 24 V-Pegel an.
Positionsfenster Fenster für die Meldung „Position erreicht" im Ablaufpro-
gramm
Anwendungshandbuch CDD3000

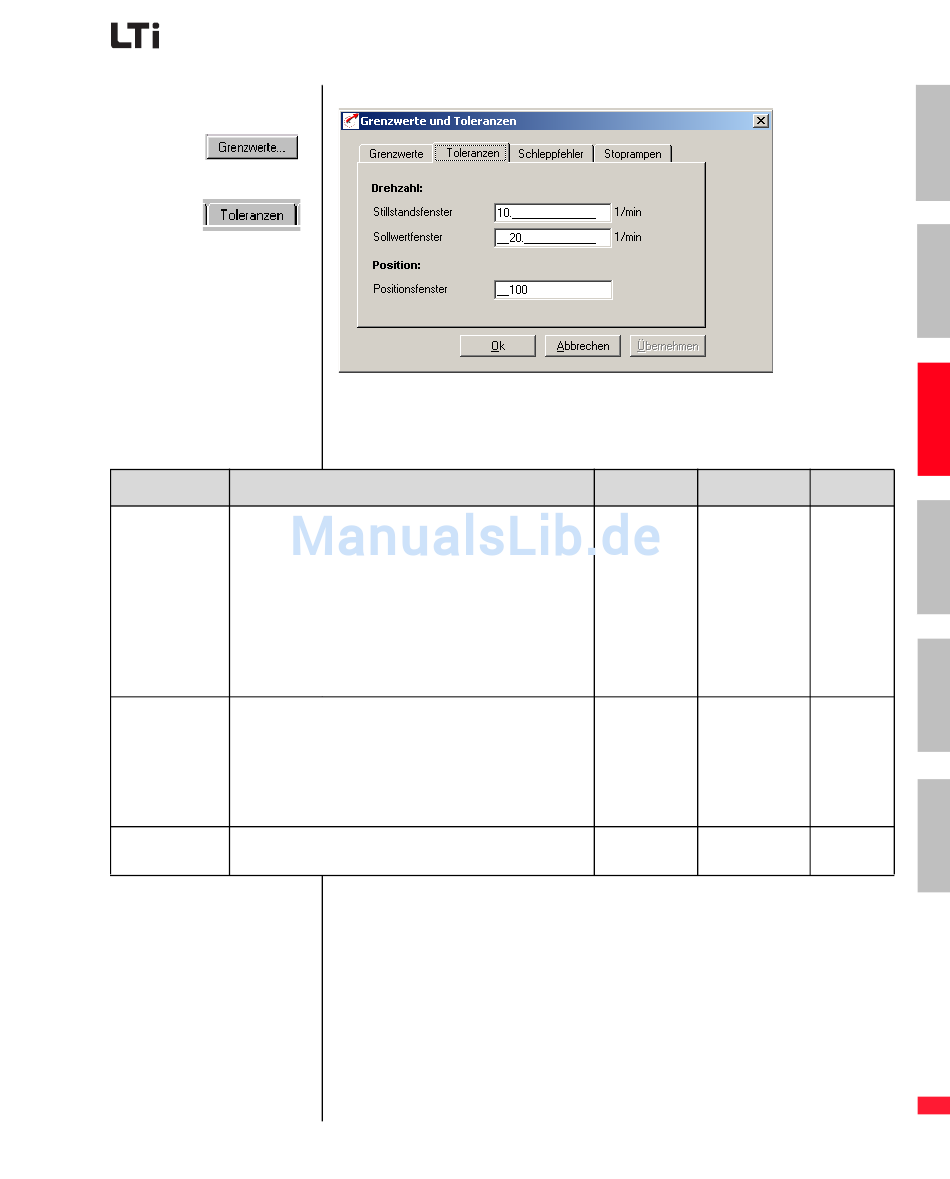

Bild 5.45 Register Toleranzen
Bedeutung
Tabelle 5.19 Grundeinstellungen Toleranzen
5 Softwarefunktionen
Wertebereich
0,02 - 20
0 - 1000
0 - 5
1 - 65535 Inkremente/
Kundeneinheit
5-63
Einheit Parameter
411_SPD_0
-1
min
(_LIM)
232_REF_R
-1
min /
(_OUT)
Nm
720_POWIN
(_PBAS)
1
2
3
4
5
