LTI motion CDD3000 Anwendungshandbuch Seite 50

CDD3000 Soll- und Istwerte
Anwendungshandbuch CDD3000

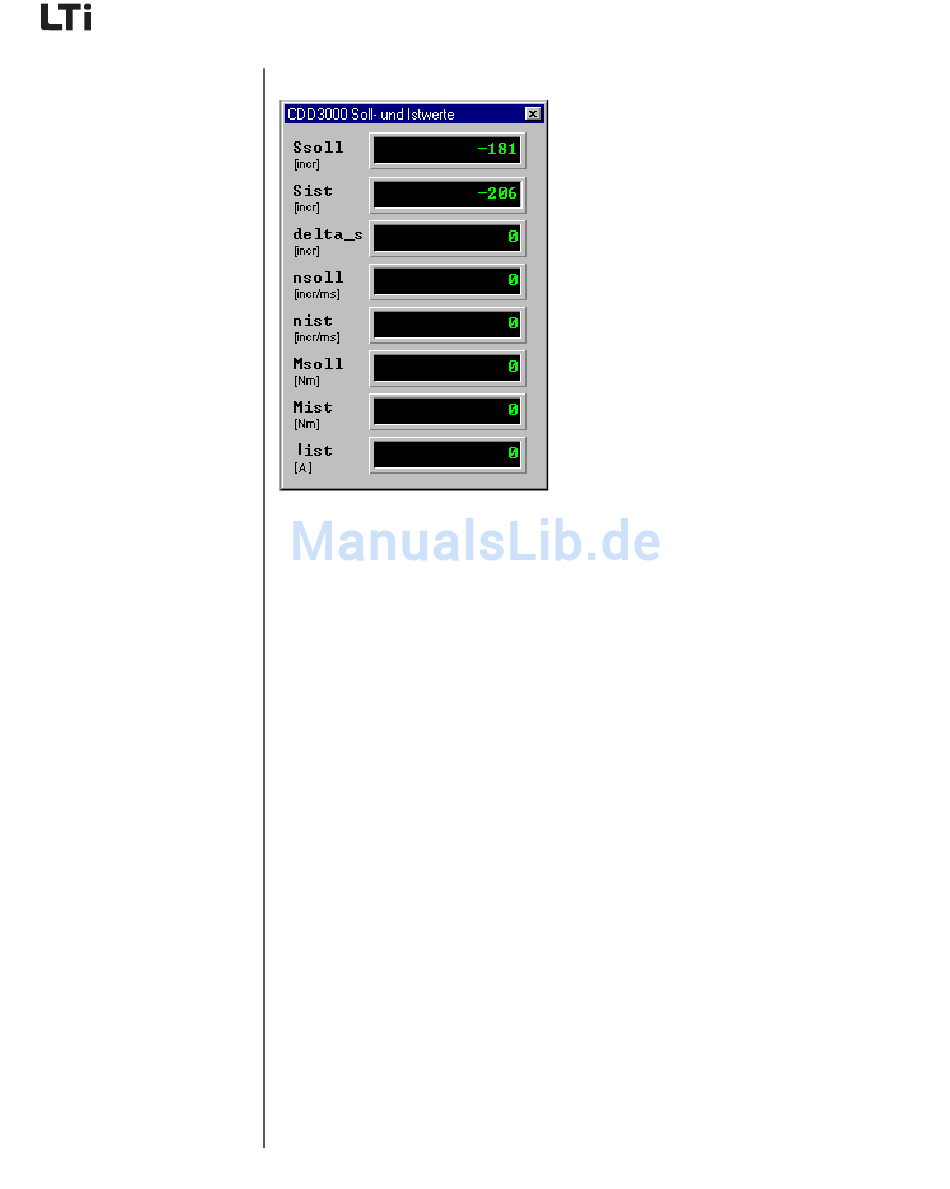

Bild 3.13 CDD3000 Soll- und Istwerte
• S = Positionssollwert in der unter Normierung eingestellten Einheit
soll
• S = Positionsistwert in der unter Normierung eingestellten Einheit
ist
• delta_s =Schleppfehler in der unter Normierung eingestellten Einheit
• N = Drehzahlsollwert in Umdrehungen pro Minute
soll
• N = Drehzahlistwert in Umdrehungen pro Minute
ist
• M = Drehmomentsollwert in Newtonmeter
soll
• M = Drehmomentistwert in Newtonmeter
ist
• I = Stromeffektivwert in Ampère
ist
3 Bedienstruktur
3-18
