Anwendungshandbuch CDD3000

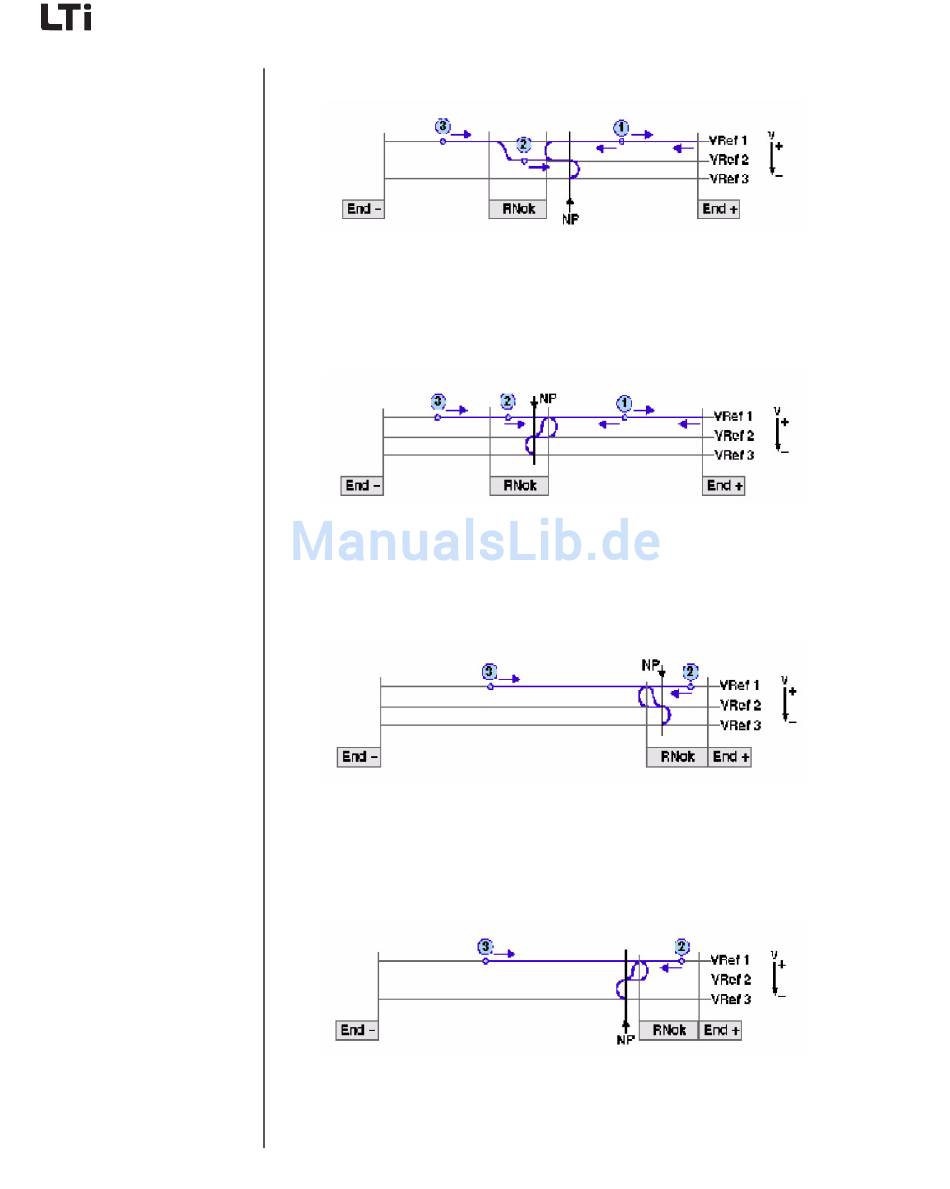

Beispiel: Referenzfahrttyp 2
Bild 4.63 Referenzfahrttyp 2: Der Referenznocken befindet sich zwischen
den beiden Hardware-Endschaltern, Auswertung des erster Nul-
limpulses nach Verlassen des Nockens in positiver Richtung siehe
Tabelle 4.36
Beispiel: Referenzfahrttyp 4
Bild 4.64 Referenzfahrttyp 4: Der Referenznocken befindet sich zwischen
den beiden Hardware-Endschaltern, Auswertung des erster Null-
limpulses nach Erreichen des Nockens in negativer Richtung
siehe Tabelle 4.36
Beispiel: Referenzfahrttyp 6
Bild 4.65 Referenzfahrttyp 6: Der Referenznocken befindet sich bündig am
positven Hardware-Endschalter, Auswertung des erster Nullimpul-
ses nach Erreichen des Nockens in positiver Richtung siehe
Tabelle 4.36
Beispiel: Referenzfahrttyp 8
Bild 4.66 Referenzfahrttyp 8: Der Referenznocken befindet sich bündig am
positven Hardware-Endschalter, Auswertung des erster Nullimpul-
ses nach Verlassen des Nockens in negativer Richtung siehe
Tabelle 4.36
4 Voreingestellte Lösungen
4-90
