4.6.3 Klemmenbele-
gung
Anwendungshandbuch CDD3000
(1)
M
(1)
3~
(1) Optional HTL-Leitgeber, abhängig von Parameter „Eingang" im Register Leitgeber.

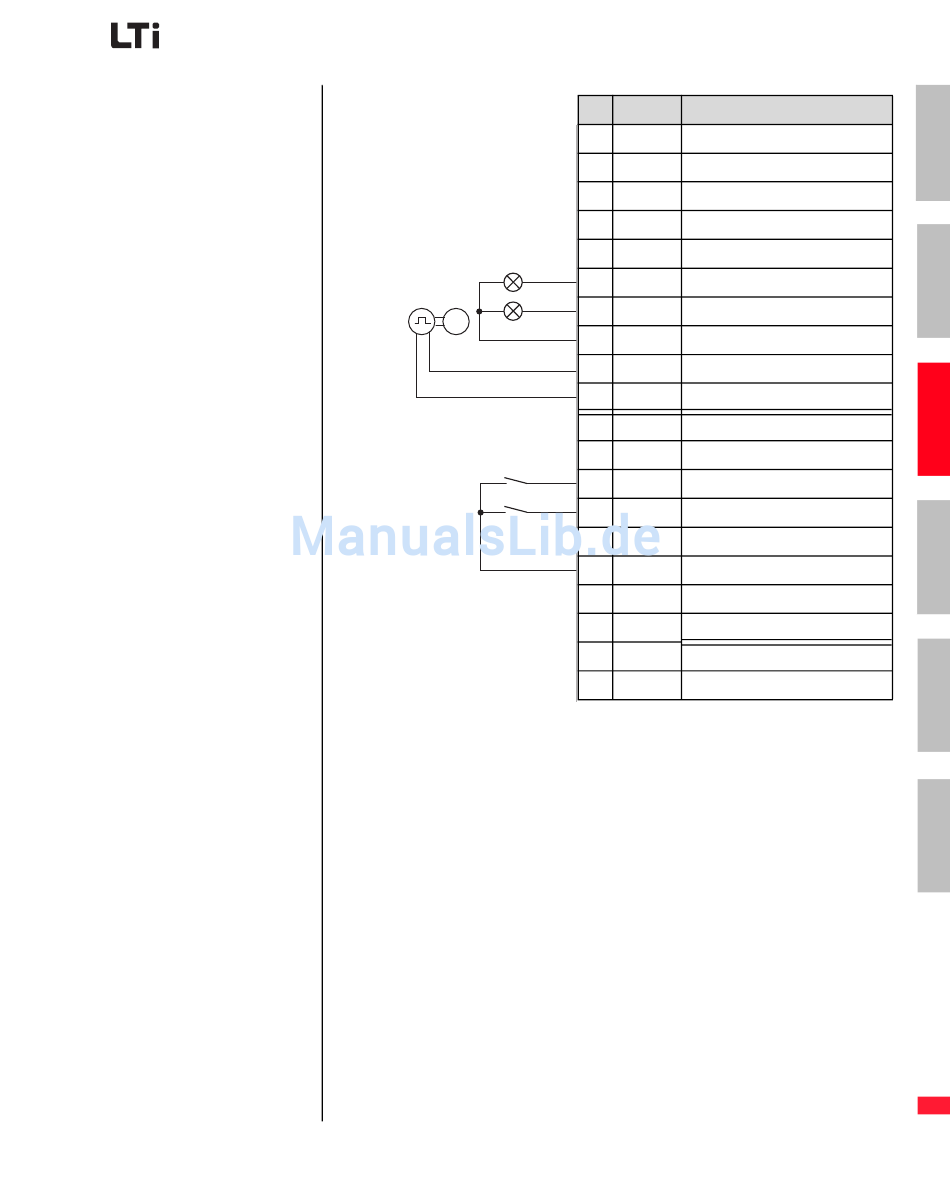

Bild 4.25 Klemmenbelegung bei Drehzahlregelung, Impulseingang, Steu-
ern über Klemme
4 Voreingestellte Lösungen
X2 Bez.
20 OSD03 nicht belegt
19 GND03 nicht belegt
18 VCC03 nicht belegt
17 OSD02 nicht belegt
16 OSD02 nicht belegt
REF
15 OSD01 Sollwert erreicht
C_RDY
14 OSD00 Gerät betriebsbereit
13 DGND digitale Masse
12 ISD04 Drehgeber Spur B
11 ISD03 Drehgeber Spur A
10 ISD02 nicht belegt
9 ISD01 nicht belegt
START
8 ISD00 Start Regelung
ENPO
7 ENPO Hardware-Freigabe der Endstufe
6 DGND digitale Masse
U
5 Hilfsspannung 24 V
V
4 ISA01 - nicht belegt
3 ISA01 + nicht belegt
2 ISA00 - nicht belegt
1 ISA00 + nicht belegt
4-37
