4.5.3 Klemmenbele-
gung
Anwendungshandbuch CDD3000

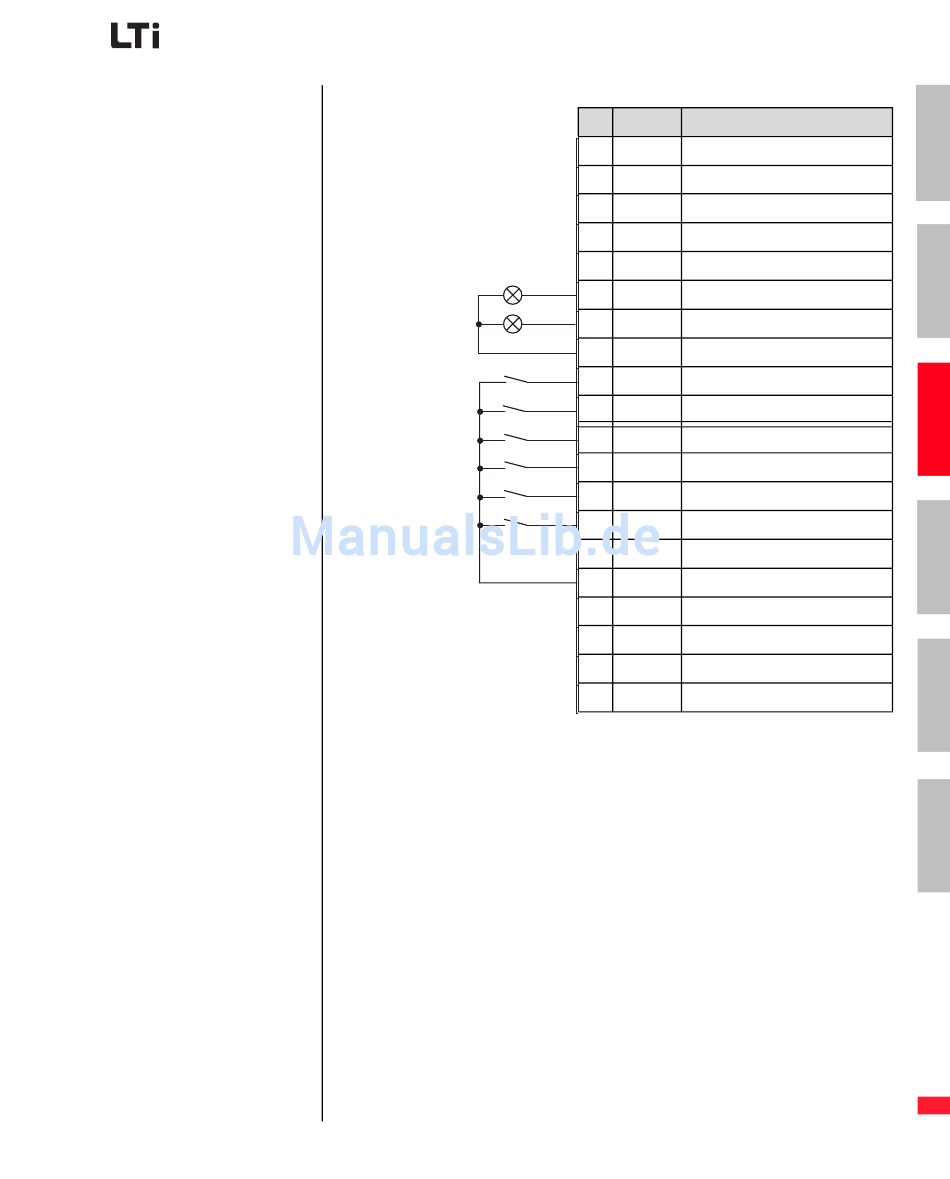

Bild 4.19 Klemmenbelegung bei Drehzahlregelung, Festdrehzahlen, Steu-
ern über Klemme
4 Voreingestellte Lösungen
X2 Bez.
20 OSD03 nicht belegt
19 GND03 nicht belegt
18 VCC03 nicht belegt
17 OSD02 nicht belegt
16 OSD02 nicht belegt
REF
15 OSD01 Sollwert erreicht
C_RDY
14 OSD00 Gerät betriebsbereit
13 DGND digitale Masse
TB2
12 ISD04 Tabelle Index 2
TB1
11 ISD03 Tabelle Index 1
TB0
10 ISD02 Tabelle Index 0
INV
9 ISD01 Drehrichtungsumkehr
START
8 ISD00 Start Regelung
ENPO
7 ENPO Hardware-Freigabe der Endstufe
6 DGND digitale Masse
5 U Hilfsspannung 24 V
V
4 ISA01 - nicht belegt
3 ISA01 + nicht belegt
2 ISA00 - nicht belegt
1 ISA00 + nicht belegt
4-29
