4.6.4 Steuern über
Feldbus
Anwendungshandbuch CDD3000
Hinweis: Für die voreingestellte Lösung SCB_4 ist die Buseinstellung
„E D
ASY RIVE
M
(1)
3~
(1) Optional HTL-Leitgeber, abhängig von Parameter „Eingang" im Register Leitgeber.

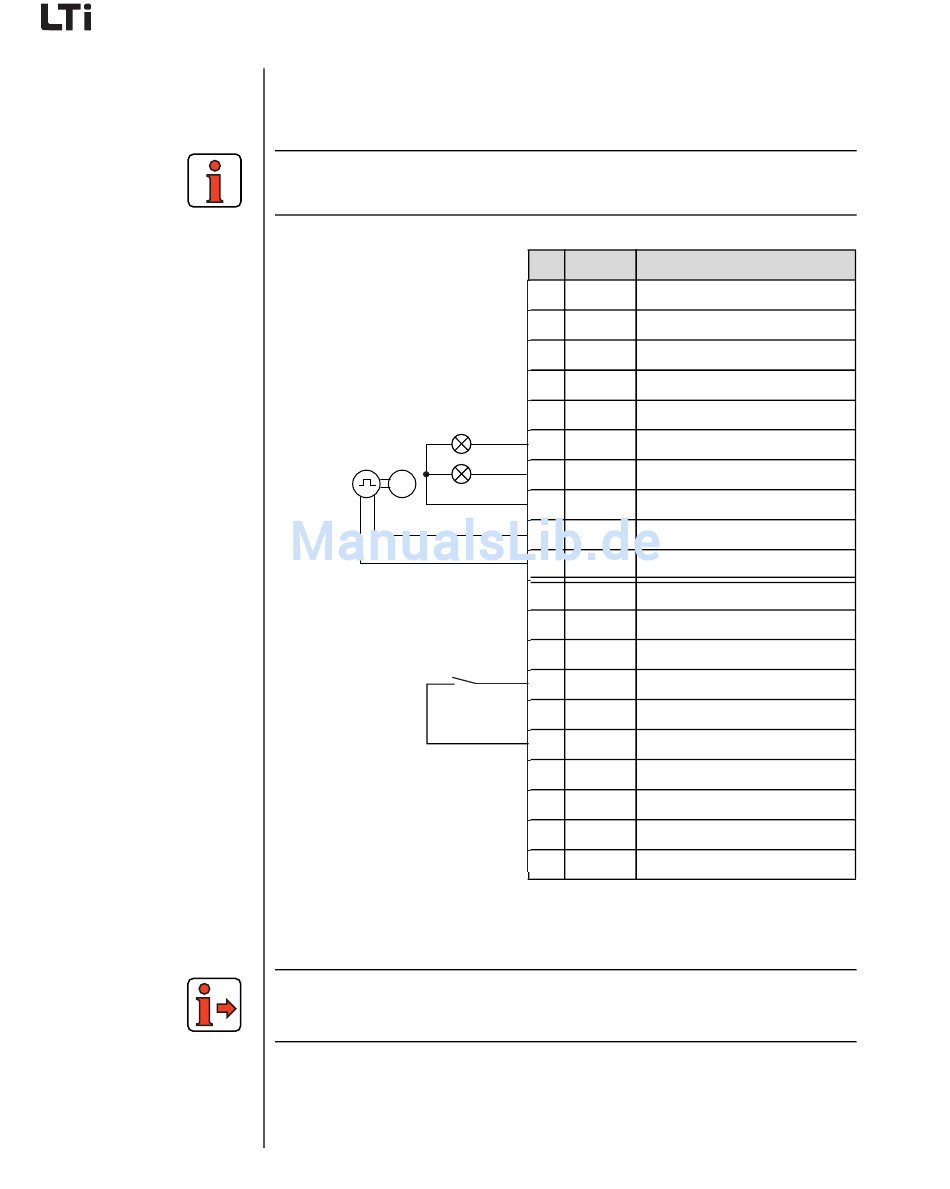

Bild 4.26 Klemmenbelegung bei Drehzahlregelung, Impulseingang, Steu-
ern über Feldbus
Weitere Informationen entnehmen Sie bitte dem Benutzerhandbuch des
jeweiligen Feldbussystems.
4 Voreingestellte Lösungen
Basic" zu verwenden.
X2 Bez.
20 OSD03 nicht belegt
19 GND03 nicht belegt
18 VCC03 nicht belegt
17 OSD02 nicht belegt
16 OSD02 nicht belegt
REF
15 OSD01 Sollwert erreicht
C_RDY
14 OSD00 Gerät betriebsbereit
13 DGND digitale Masse
12 ISD04 Drehgeber Spur B
11 ISD03 Drehgeber Spur A
10 ISD02 nicht belegt
9 ISD01 nicht belegt
8 ISD00 nicht belegt
ENPO
7 ENPO Hardware-Freigabe der Endstufe
6 DGND digitale Masse
5 U Hilfsspannung 24 V
V
4 ISA01 - nicht belegt
ISA01 + nicht belegt
3
2 ISA00 - nicht belegt
1 ISA00 + nicht belegt
4-38
Funktion
