(5) ADD2
Wie ADD1, Offset für Sollwertselektor 2.
Weitere Informationen zu der Sollwertstruktur siehe Kapitel 4.1.
(6) ... (10) TBO bis TB4
1. Binäre Festdrehzahlauswahl aus Drehzahltabelle für „Drehzahlrege-
lung mit Festdrehzahlen".
2. Binäre Fahrsatzauswahl aus Positionstabelle für „Positionieren mit
Festpositionen".
Die Satz-Nr. der Festdrehzahl / des Positioniersatzes entspricht dem
binären Code der an den Steuereingängen TB0 bis TB4 anliegt.
IE00 IE01
TB0 TB1
TB0
0 0
TB1
1 0
TB2
0 1
. . . .
TB3
. .
TB4
0 1
1 1
Sollposition erreicht

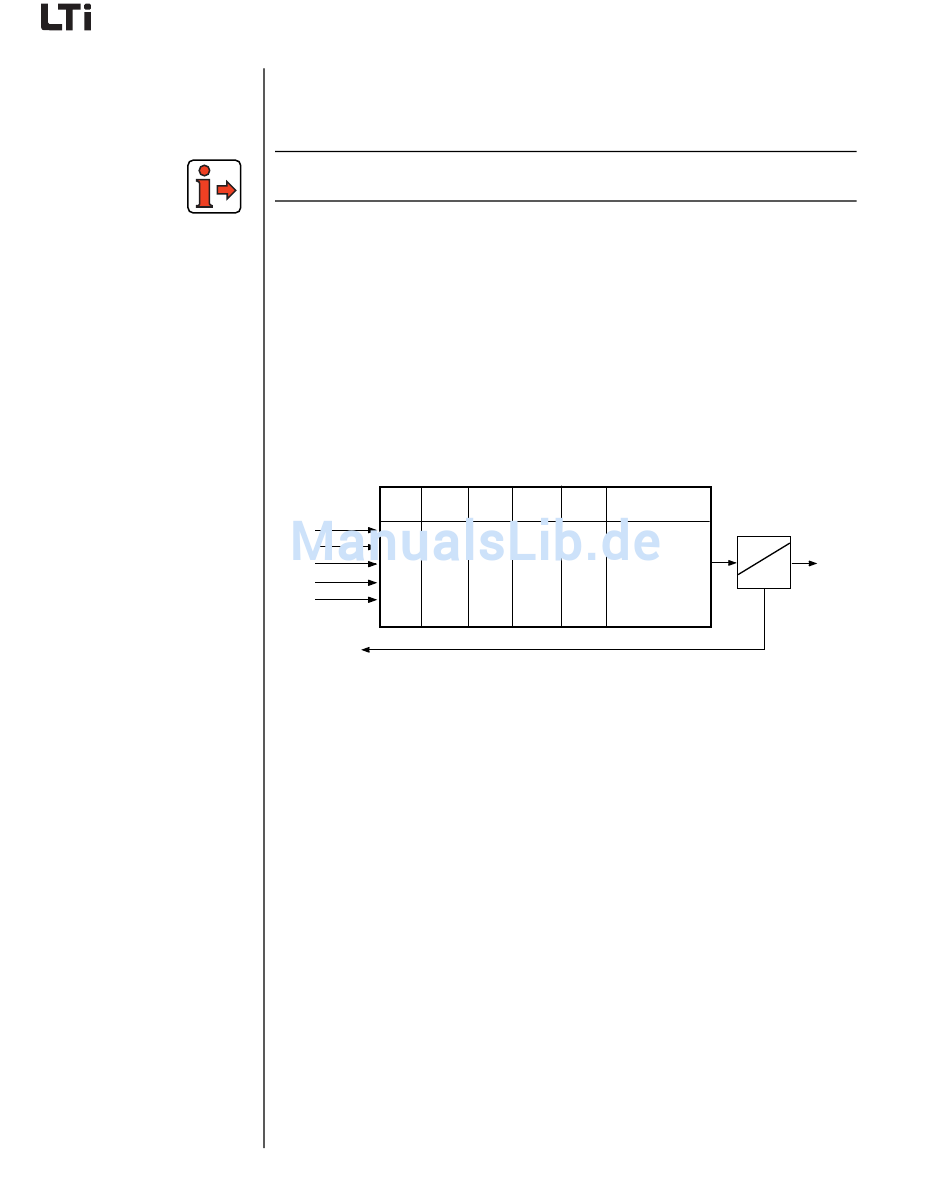

Bild 5.11 Sollwertaufbereitung: Positionierung, Festpositionen
5 Softwarefunktionen
IE02 IE03 IE04
TB2 TB3 TB4
0 0 0 Referenzfahrt
0 0 0 Positioniersatz 1
Positioniersatz 2
0 0 0
. . . . . . . .
. . . .
Positioniersatz 30
1 1 1
Positioniersatz 31
1 1 1
5-16
Regelung
