Schritt
1 Auswahl der Einheit für Weg beispielsweise Position. siehe Bild 4.57 (incr/ µm/ mm/ grad/ min)
Tragen Sie hier bitte die mechanischen Bezugsdaten
2
Ihrer Applikation ein.
Wahl einer Einheit für Geschwindigkeit und Beschleu-
3
nigung.
Mit Button „Prüfen und Übernehmen" werden die ent-
4 sprechenden Normierungswerte berechnet und auto-
matisch im Register Normierung eingetragen.
Sollte es sich bei der Applikation um eine Rundtisch-
anwendung handeln und wegoptimiertes Verfahren
(5)
gewünscht sein, ist „Rundtischanwendung" anzu-
wählen.
Anwendungshandbuch CDD3000
Normierungsassistent
Aktion
Tabelle 4.32 Normierungsassistent

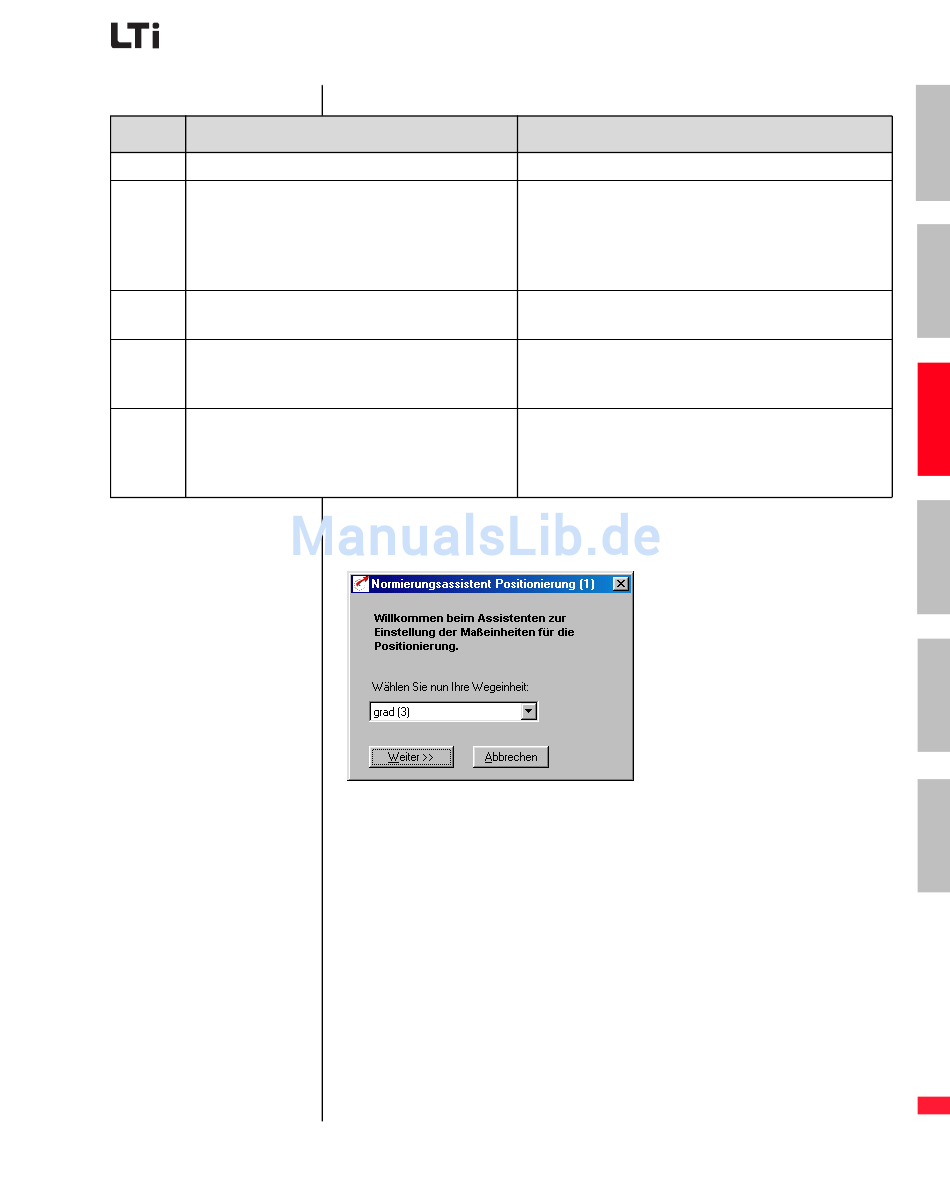

Bild 4.57 Normierungsassistent Positionierung (1)
4 Voreingestellte Lösungen
Anmerkung
Beipiel: 360° entsprechen einer Lastumdrehung Getriebe
abtriebsseitig; Getriebeübersetzung i = 4
Ergebnis: Bei Sollwert 180° für eine relative Positionierung
wird Getriebe abtriebsseitig eine halbe Umdrehung, motor-
seitig zwei Umdrehungen durchgeführt.
siehe Bild 4.58
Hinweis: Eine nachträgliche Veränderung der berechneten
Normierungswerte verändert den Bezug zur gewählten Ein-
heit.
Die Anzahl der Wegeinheiten für eine Umdrehung des Rundti-
sches ist einzutragen.
4-81
