5.1.1 Analoge Ein-
gänge
Anwendungshandbuch CDD3000
Funktion
• Festlegung der internen Verarbeitung
der analogen Eingangssignale
(1)
ISA0x
(1) Analoge Sollwertvorgabe oder Verwendung als digitaler Eingang
(2) Eingangsfilter zur Störentkopplung von 0 bis 64 ms
(3) Totgangsfunktion zur Störentkopplung um den Nullpunkt
(4) Normierung des Analogeingangs
(5) Analogwert
(6) Digitalwert
x Nummer des Eingangs (0/1)

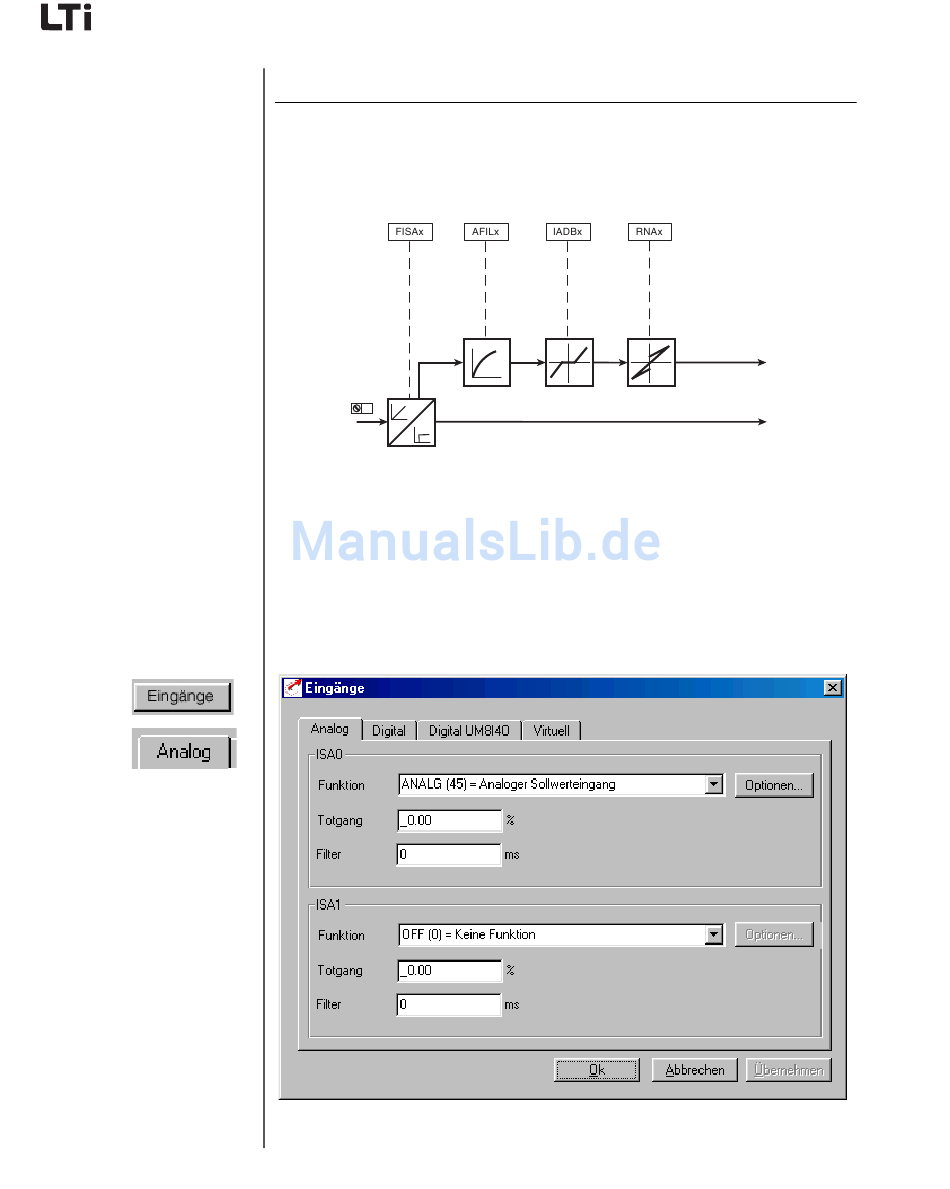

Bild 5.2 Funktionsblock zur Anpassung der analogen Eingänge
Bild 5.3 Register Analoge Eingänge
5 Softwarefunktionen
Wirkung
• Aufbereitung und Filterung der ana-
logen Sollwertvorgabe oder Verwen-
dung als digitaler Eingang
(2) (3) (4)
