1. Triggerpositionierung mit TouchProbe (Ablängen)

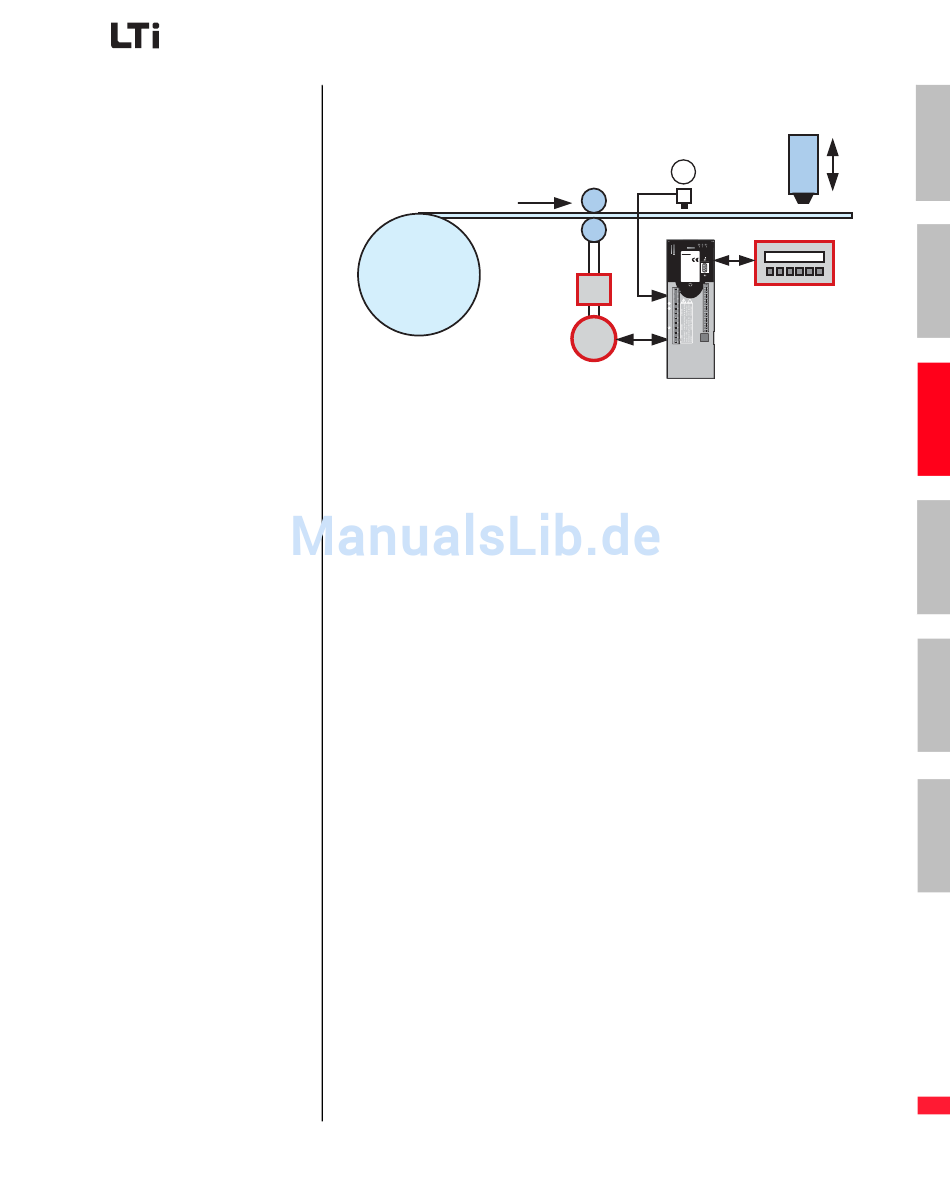

Bild 4.84 Triggerbezogener Vorschub. (1) Markensensor
Bild 4.85 Triggerpositionierung. t
• Die Achse fährt mit einem Positionierbefehl, das Synchronfahren ist
nicht aktiv.
• TouchProbe wird aktiviert (SET TP4 G1 F0).
• Warten auf das TouchProbe-Signal (WAIT TP4).
• Das Triggersignal kommt am digitalen Eingang IS04 und löst das
Speichern der Istposition aus.
• Der Befehl GOA TP4 11 V30 unterbricht den vorhergehenden Posi-
tionierbefehl. Die neue Zielposition ist TP4 + 11. Sie wird unter Ein-
haltung der Geschwindigkeit 30 und unter Berücksichtigung der
eingestellten Rampen angefahren.
• Ist zu dem Zeitpunkt, an dem der Befehl GO TP1R x Vy abgearbeitet
wird, noch kein Triggersignal angekommen und demzufolge auch
keine Istposition abgespeichert, so wird ein Fehler ausgelöst und das
Ablaufprogramm abgebrochen.
Beispielprogramm:
