4.8.3 Klemmenbele-
gung
Anwendungshandbuch CDD3000
Hinweis: Bei der voreingestellten Lösung PCB_2 verwenden Sie bitte
die Buseinstellung „E

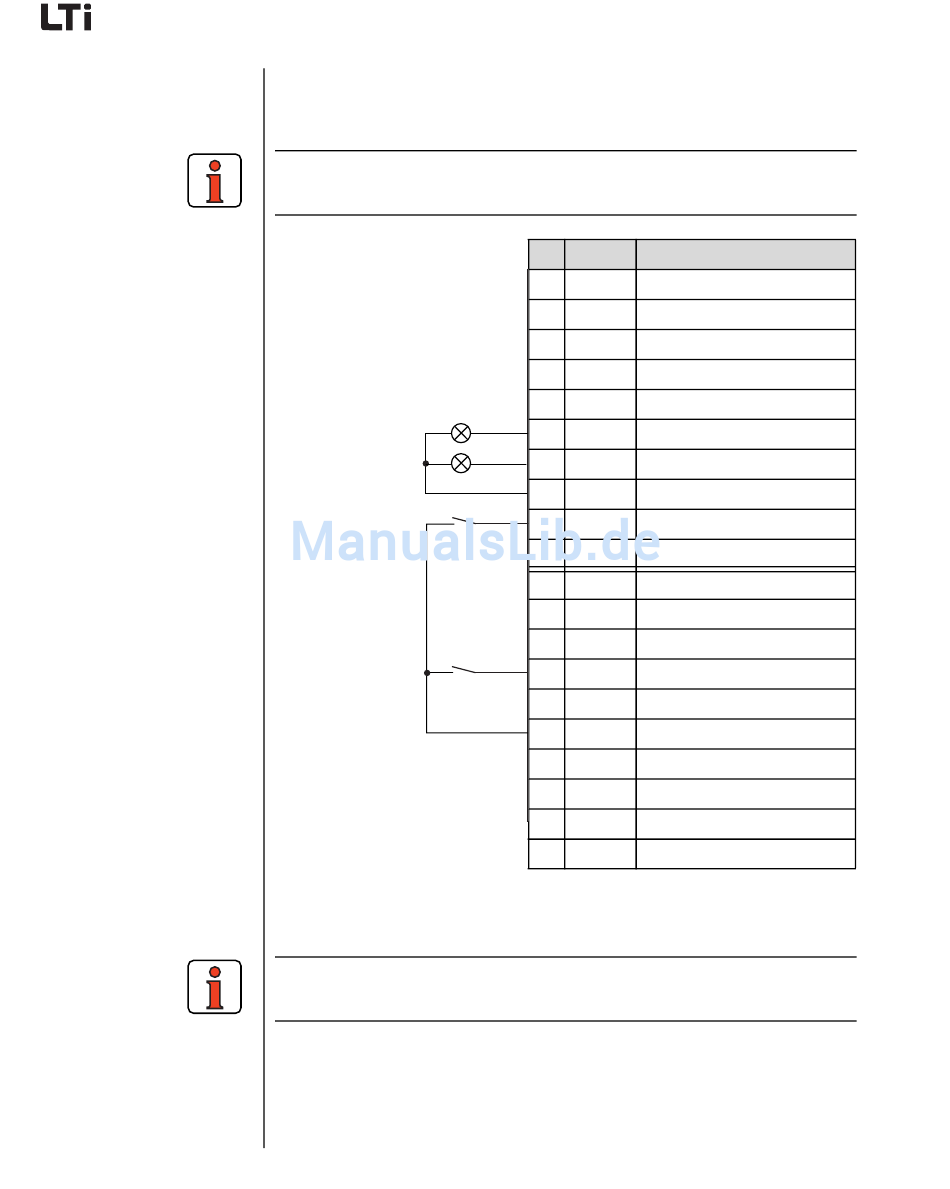

Bild 4.39 Klemmenbelegung bei Positionierung, Sollwert und Steuern über
Feldbus
Hinweis: Weitere Informationen entnehmen Sie bitte dem Benutzer-
handbuch des jeweiligen Feldbussystems.
4 Voreingestellte Lösungen
D DirektPOS".
ASY RIVE
X2 Bez.
20 OSD03 nicht belegt
19 GND03 nicht belegt
18 VCC03 nicht belegt
17 OSD02 nicht belegt
16 OSD02 nicht belegt
EFLW
15 OSD01 kein Schleppfehler
C_RDY
14 OSD00 Gerät betriebsbereit
13 DGND digitale Masse
RECAM
12 ISD04 Referenznocken
11 ISD03 nicht belegt
10 ISD02 nicht belegt
9 ISD01 nicht belegt
8 ISD00 nicht belegt
ENPO
7 ENPO Hardware-Freigabe der Endstufe
6 DGND digitale Masse
5 U Hilfsspannung 24 V
V
4 ISA01 - nicht belegt
3 ISA01 + nicht belegt
2 ISA00 - nicht belegt
1 ISA00 + nicht belegt
4-54
Funktion
