4.3.3 Klemmenbele-
gung
Anwendungshandbuch CDD3000
ISA0-
oder
ISA0+
+10 V
CNC od.
SPS

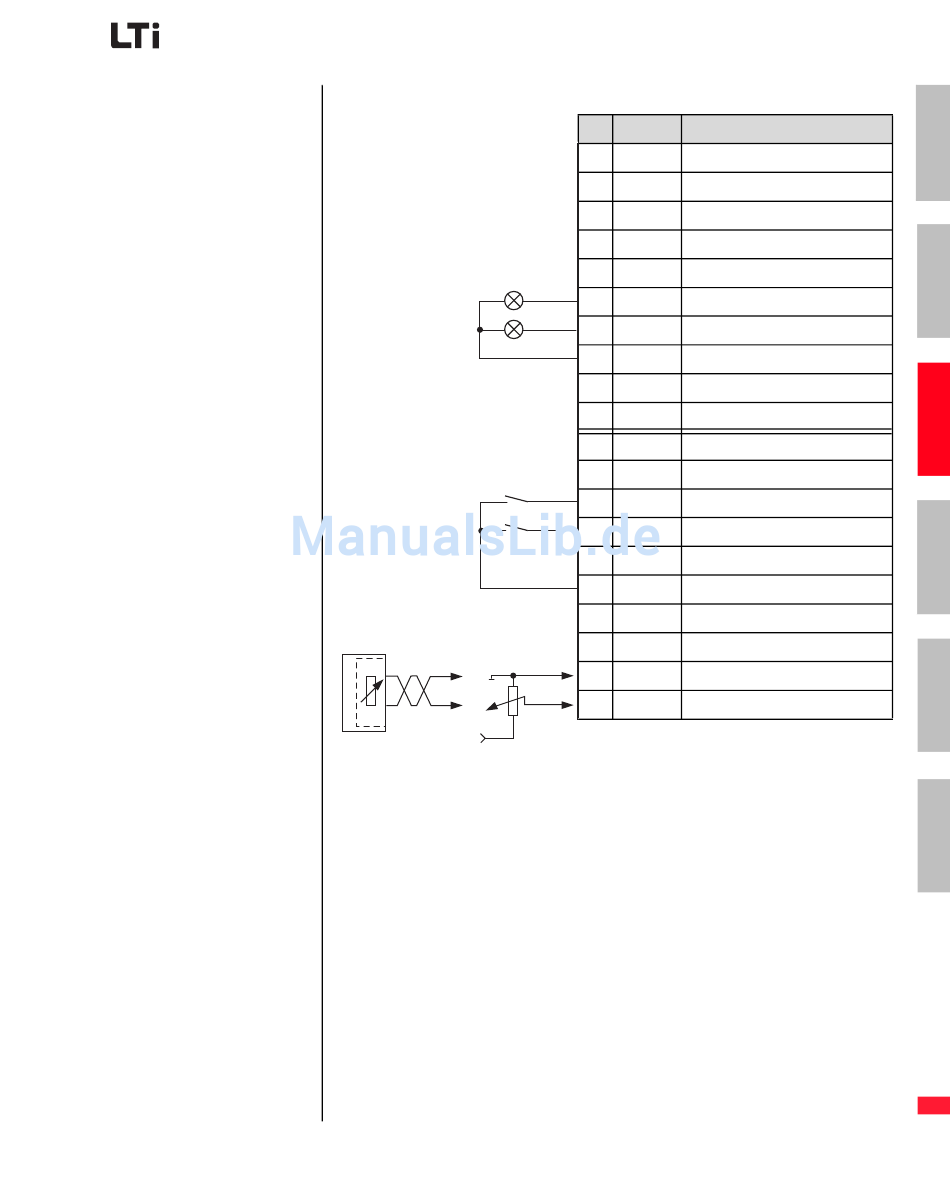

Bild 4.10 Klemmenbelegung bei Drehzahlregelung mit externer Lagerege-
lung, Steuern über Klemme
4 Voreingestellte Lösungen
X2 Bez.
20 OSD03 nicht belegt
19 GND03 nicht belegt
18 VCC03 nicht belegt
17 OSD02 nicht belegt
16 OSD02 nicht belegt
ACTIV
15 OSD01 Regelung aktiv
C_RDY
14 OSD00 Gerät betriebsbereit
13 DGND digitale Masse
12 ISD04 nicht belegt
11 ISD03 nicht belegt
10 ISD02 nicht belegt
9 ISD01 nicht belegt
START
8 ISD00 Start Regelung
ENPO
7 ENPO Hardware-Freigabe der Endstufe
6 DGND digitale Masse
5 U Hilfsspannung 24 V
V
4 ISA01 - nicht belegt
3 ISA01 + nicht belegt
ISA0-
2 ISA00 - differentieller Analogsollwert -
ISA0+
1 ISA00 + differentieller Analogsollwert +
4-17
