Option für Einstellung ANALG
und SPEED
Anwendungshandbuch CDD3000
Funktionen/Optionen der analogen Eingänge CDD3000
(45) ANALG
Voreingestellte Lösung: Drehmoment-/ Drehzahlregelung, +10 V Soll-
wert.
Analoger Sollwerteingang für Drehzahl- oder Drehmomentsollwerte,
Abtastzyklus 1 kHz (1 ms)
Auflösung ISA0 (±10 V): 12 bit
ISA1 (0 bis 10 V): 10 bit
Das heißt 1 Bit entspricht ca. 4,88 mV oder bei ±3000 U/min
ca.1,465 U/min. (ISA0).
(46) SPEED
Voreingestellte Lösung: Drehzahlregelung mit externer Lageregelung
Direkteingang für analoge Sollwerte unter Umgehung der Sollwertstruk-
tur, Abtastzyklus 8 kHz (125 µs), gilt nur für ISA0.

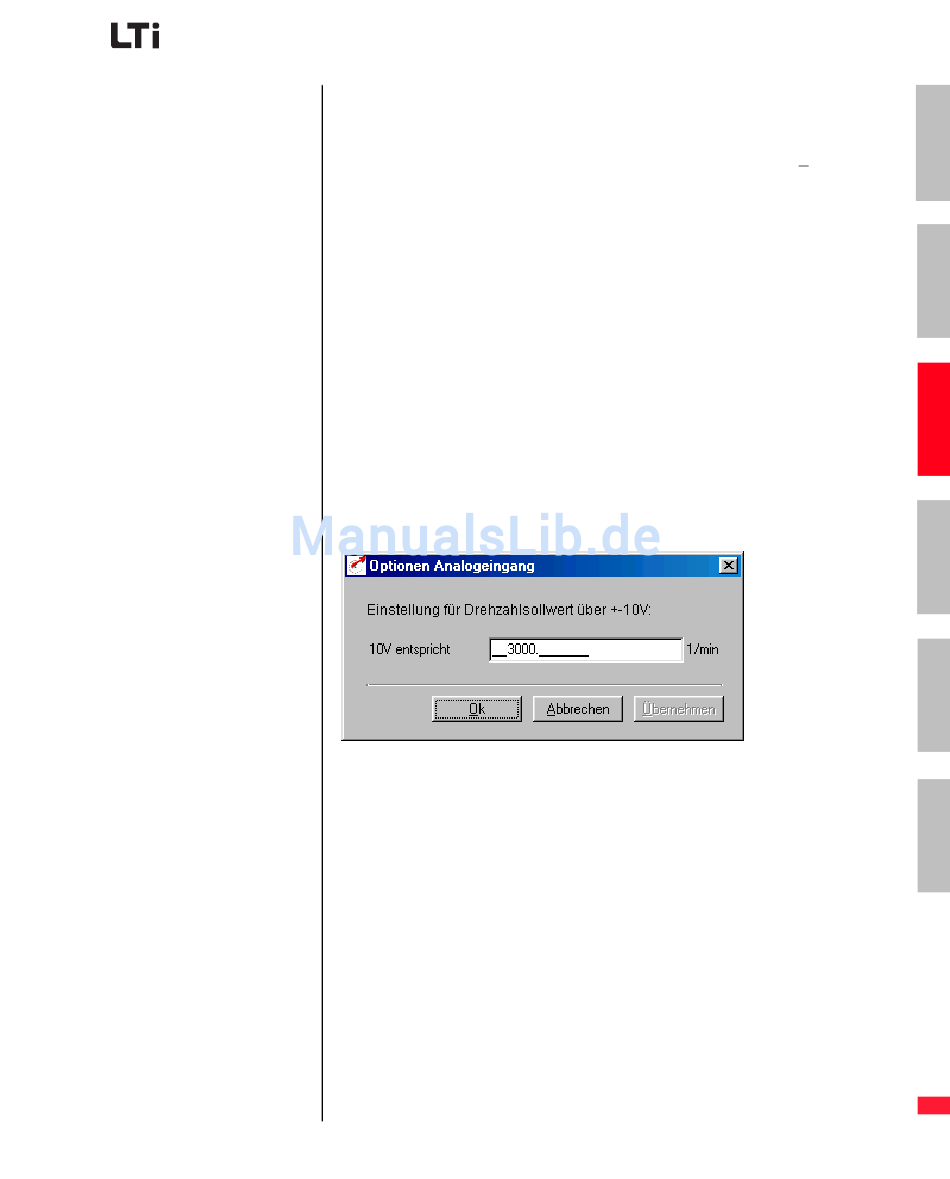

Bild 5.6 Normierung Analoge Eingänge
