LTI motion CDD3000 Anwendungshandbuch Seite 242

Anwendungshandbuch CDD3000
(12) REF
Sollwert erreicht (siehe Kapitel 5.4.2 Toleranzen)
High-Pegel: Der vorgegebene Sollwert ist erreicht
Low-Pegel: Sollwert nicht erreicht

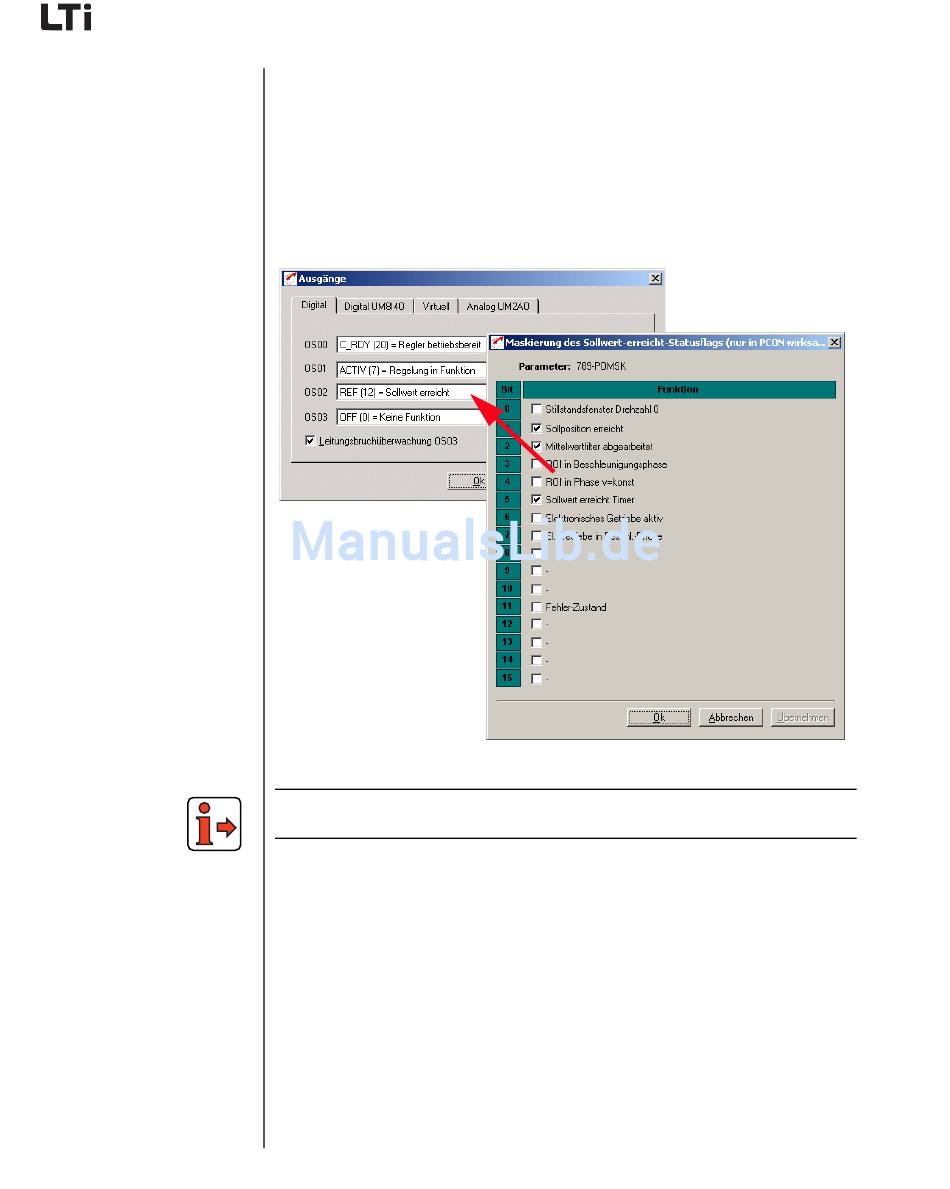

Option 789_POMSK Maskierung des Sollwert-erreicht-Statusflags
Hinweis: Diese Funktion ist nur in Lageregelung wirksam
(13) SIO
Von serieller Schnittstelle RS232 (X4) verwendbar
Ausgang kann über die serielle Schnittstelle durch das L
wort gesetzt werden
High-Pegel: Ausgang gesetzt
Low-Pegel: Ausgang nicht gesetzt
5 Softwarefunktionen
5-30
B -Steuer-
UST US
