Beispiel: Gefahr der Störbeein-
flussung
Anwendungshandbuch CDD3000
Brücke ist nur bei Nut-
zung der internen 24 V
erforderlich.

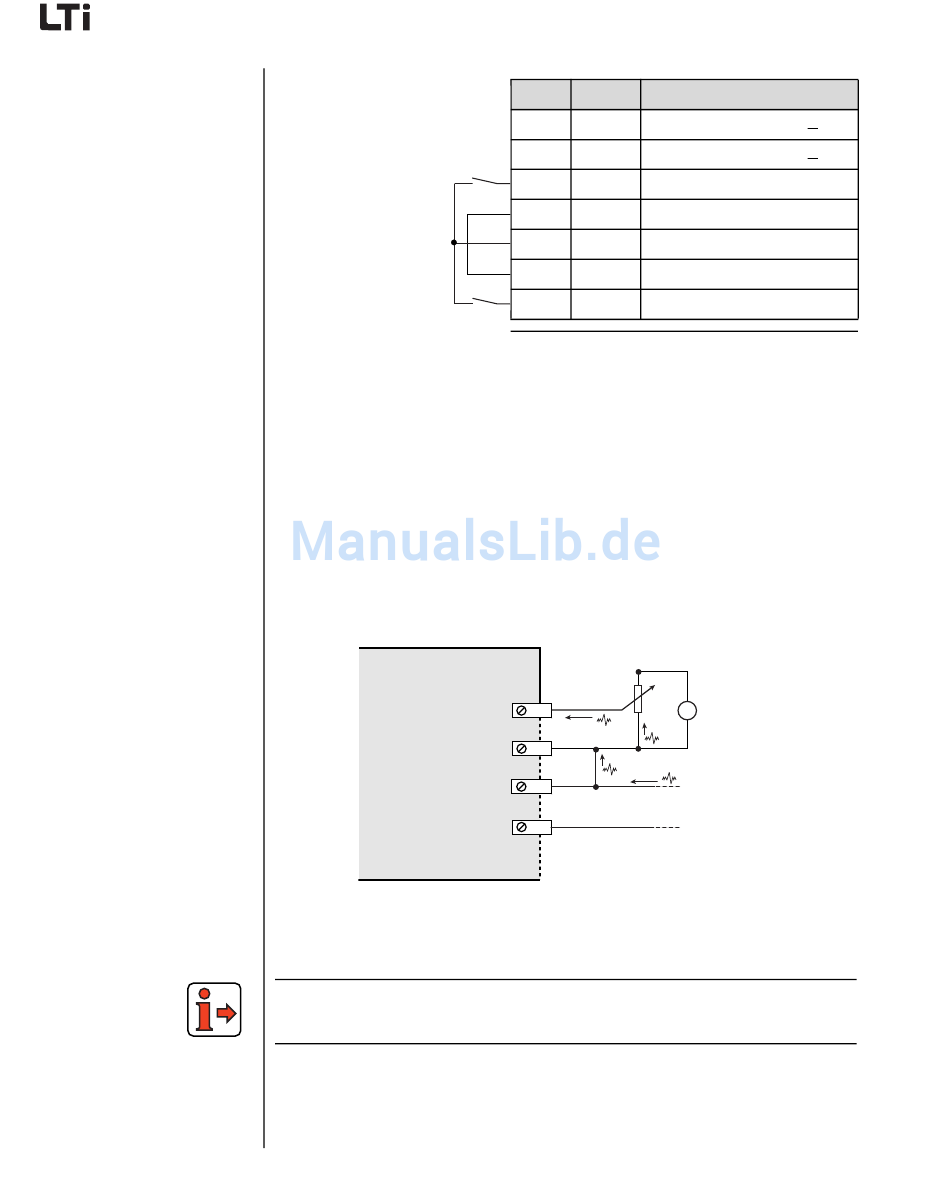

Bild 2.5 Aufhebung der Potentialtrennung
Werden mehr digitale Ein- und Ausgänge benötigt als am Servoregler
vorhanden sind, so empfehlen wir den Einsatz des Anwendermoduls UM-
8I4O. Dieses sorgt für einen sicheren Betrieb des Servoreglers CDD3000
ohne Störbeeinflussung der analogen Signale. Der sichere Betrieb auf-
grund der Burstfestigkeit nach EN 61000-4-4 wird nicht durch die Verbin-
dung der analogen und digitalen Masse beeinflußt. Lediglich die Auswer-
tung des analogen Eingangs kann aufgrund von Störspannungen bei
langen Leitungen an den digitalen Aus- und Eingängen beeinflußt wer-
den.
CDD3000
X2:3, ISA01+
X2:4, ISA01-
X2:6, DGND
digit. Eingang
Bild 2.6 Störbeeinflussung des analogen Eingangs
Weitere Informationen zu den analogen und digitalen Eingängen siehe
Kapitel 5.1.
2 Servoregler CDD3000
X2 Bez.
1 ISA00+ analoger Sollwerteingang +10 V
2 ISA00- analoger Sollwerteingang +10 V
3 ISA01+ analoger Sollwerteingang 0-10 V
4 ISA01- analoger Sollwerteingang 0-10 V
5 +24 V Hilfsspannung 24 V
6 DGND digitale Masse
7 ENPO Hardwareeingabe der Endstufe
Feldsignale der Anlage
2-16
Funktion
= 10 V
