Anwendungshandbuch CDD3000
Für die Servoregler der Baugröße BG6 bis BG8 werden die Module ein-
gebaut. Zur Befestigung benötigen Sie pro Modul ein Montageset MP-
CMUM (siehe Bestellkatalog). Jedes Montageset enthält auch ein Flach-
bandkabel, das zur Verbindung von X8 auf X8 oder von X9 auf X9 vorge-
sehen ist.
Servoregler BG6 ... BG8
H1 H2 H3
X9
X4
X8
L1 L2 L3 L+ L-
Der Servoregler CDD3000 verfügt über zwei Optionssteckplätze zur
Aufnahme von Anwender- und Kommunikationsmodulen.

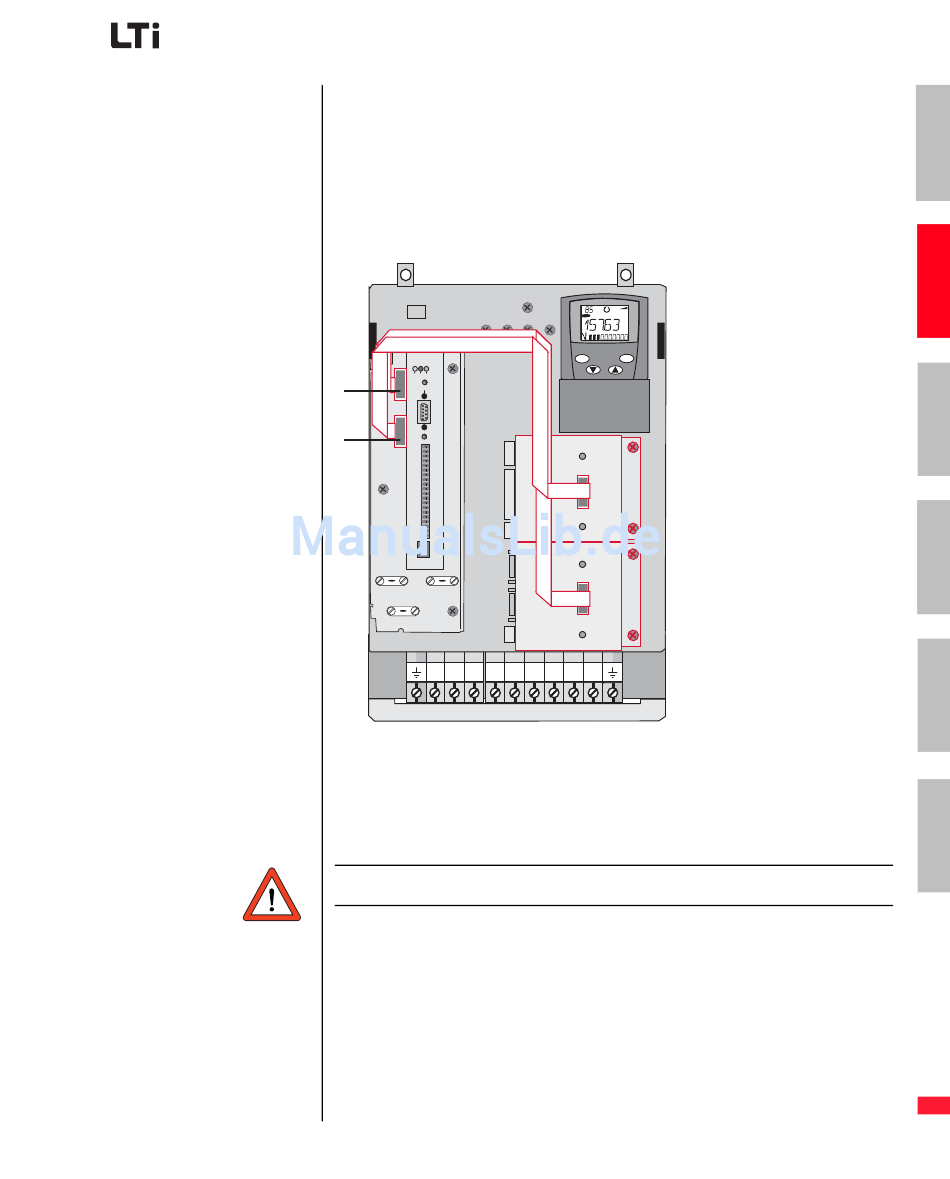

Bild 2.3 Montage Anwender-/Kommunikationsmodule (BG6 bis BG8)
Achtung: Module nicht während des Betriebs aufstecken/abziehen.
2 Servoregler CDD3000
VAL
Hz
stop start
enter
return
X8
X9
RB U V W
2-9
