Nr. Bezeichnung
X8 Optionssteckplatz 1
X9 Optionssteckplatz 2
X15 Steuerklemme UM8I4O
Tabelle 2.1 Legende zum Lageplan CDD3000
Bezeichnung
X1
32.xxx
Motorleitung U
Motorleitung V
Motorleitung W
Schutzleiter PE
Schutzleiter PE
Zwischenkreisspannung +/
Bremswiderstand
Bremswiderstand
Zwischenkreisspannung -
Schutzleiter PE
NC
Neutralleiter
Netzphase L1

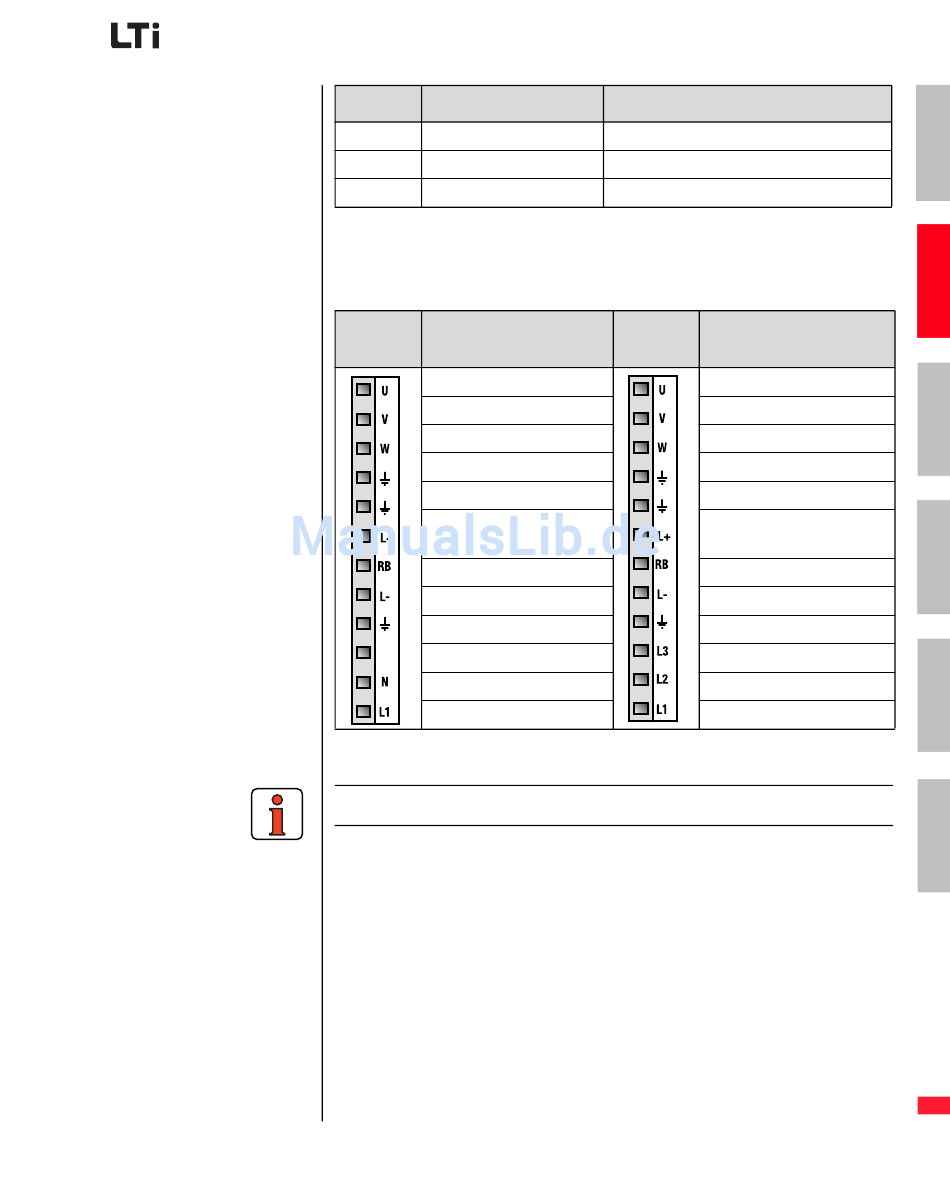

Tabelle 2.2 Leistungsklemmenbezeichnung CDD3000
Hinweis: Unbedingt auf Typenschildangaben des Gerätes achten.
2 Servoregler CDD3000
z. B. für Anwendermodul UM8I4O
z. B. für Kommunikationsmodul CM-xxx
I/O-Erweiterung
X1
Motorleitung U
Motorleitung V
Motorleitung W
Schutzleiter PE
Schutzleiter PE
Zwischenkreisspannung +/
Bremswiderstand
Bremswiderstand
Zwischenkreisspannung -
Schutzleiter PE
Netzphase L3
Netzphase L2
Netzphase L1
