X2 Bezeichnung
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1

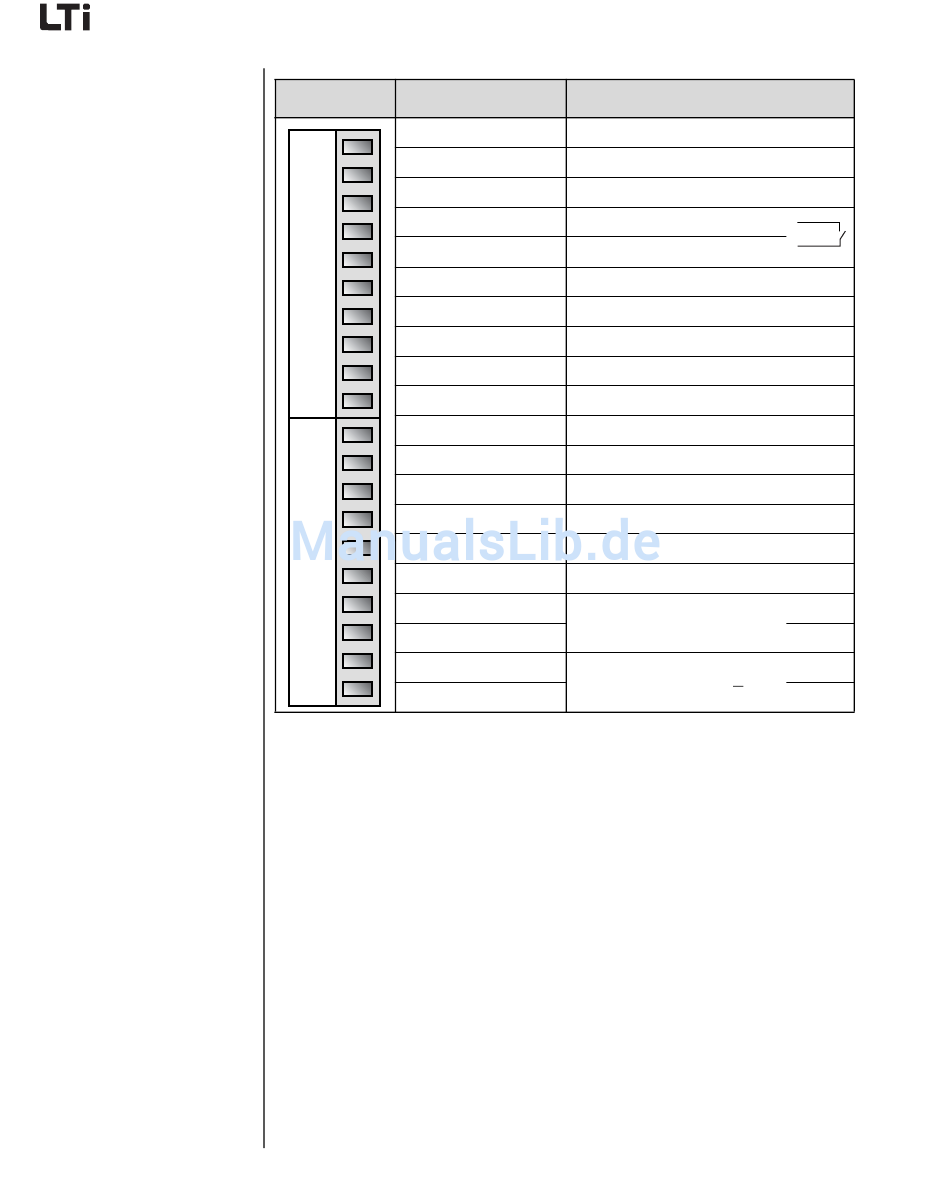

Tabelle 2.3 Steuerklemmenbezeichnung CDD3000
2 Servoregler CDD3000
BRK
Bremsenausgang
OUT
BRK
Masse für Bremsenausgang, Einspeisung
GND
BRK
24 V für Bremsenausgang, Einspeisung
VCC
OSD02 Relaisausgang (Wurzel) 14
OSD02 Relaisausgang (Schließer) 13
OSD01 digitaler Ausgang
OSD00 digitaler Ausgang
DGND digitale Masse
ISD04 digitaler Eingang
ISD03 digitaler Eingang
ISD02 digitaler Eingang
ISD01 digitaler Eingang
ISD00 digitaler Eingang
ENPO Hardwareeingabe der Endstufe
DGND digitale Masse
+24V Hilfsspannung +24 V
ISA01-
analoger Sollwerteingang 0 - 10 V
ISA01+
ISA00-
analoger Sollwerteingang + 10 V
ISA00+
2-4
Funktion
