Anwendungshandbuch CDD3000
Klemmenerweiterung UM8140:
/EFLLW
REFOK
REF
TIPM
TIPP
TB4
TB3
TB2
TB1
TB0
GND
+24 V

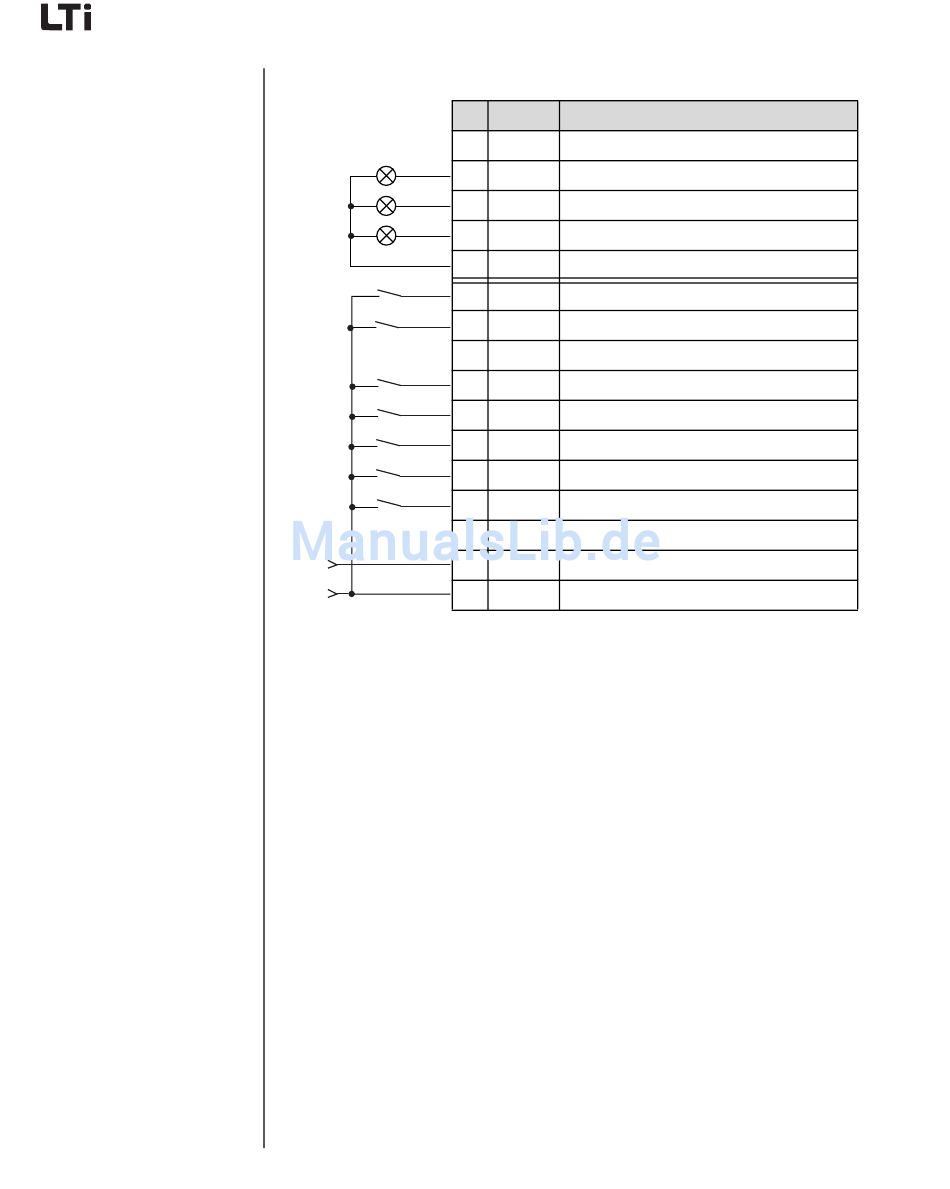

Bild 4.51 Klemmenbelegung 2/2 bei Positionierung, Festpositionen, Steu-
ern über Klemme
4 Voreingestellte Lösungen
X15 Bez.
35 OED03 nicht belegt
34 OED02 kein Schleppfehler
33 OED01 Referenzpunkt definiert
32 OED00 Sollwert erreicht
31 DGND digitale Masse
29 IED07 Tippbetrieb, negative Richtung
28 IED06 Tippbetrieb, positive Richtung
27 IED05 nicht belegt
26 IED04 Drehzahl- oder Positionstabelle Index 4
25 IED03 Drehzahl- oder Positionstabelle Index 3
24 IED02 Drehzahl- oder Positionstabelle Index 2
23 IED01 Drehzahl- oder Positionstabelle Index 1
22 IED00 Drehzahl- oder Positionstabelle Index 0
2 DGND digitale Masse
1 U 24 V DC-Versorgung, Einspeisung
V
4-68
Funktion
