5.5.3 Geber

Anwendungshandbuch CDD3000
Das Antriebssystem CDD3000 ist ab der Firmwareversion V2.35 in der
Lage, mit Ein- und Zwei-Drehgebersystemen zu arbeiten. Die Werksein-
stellung sieht immer den Betrieb mit einem Gebersystem, montiert auf
der Motorwelle, vor.
Bei der Konfiguration des Antriebssystems während der Erstinbetrieb-
nahme wird die Geberauswertung in folgenden Schritten parametriert:
Schritt 1: Auswahl Ein- oder Zwei-Geber System
In der D M -Maske "Motor und Geber" den Reiter "Drehgeber"
RIVE ANAGER
anwählen und entsprechendes System markieren.

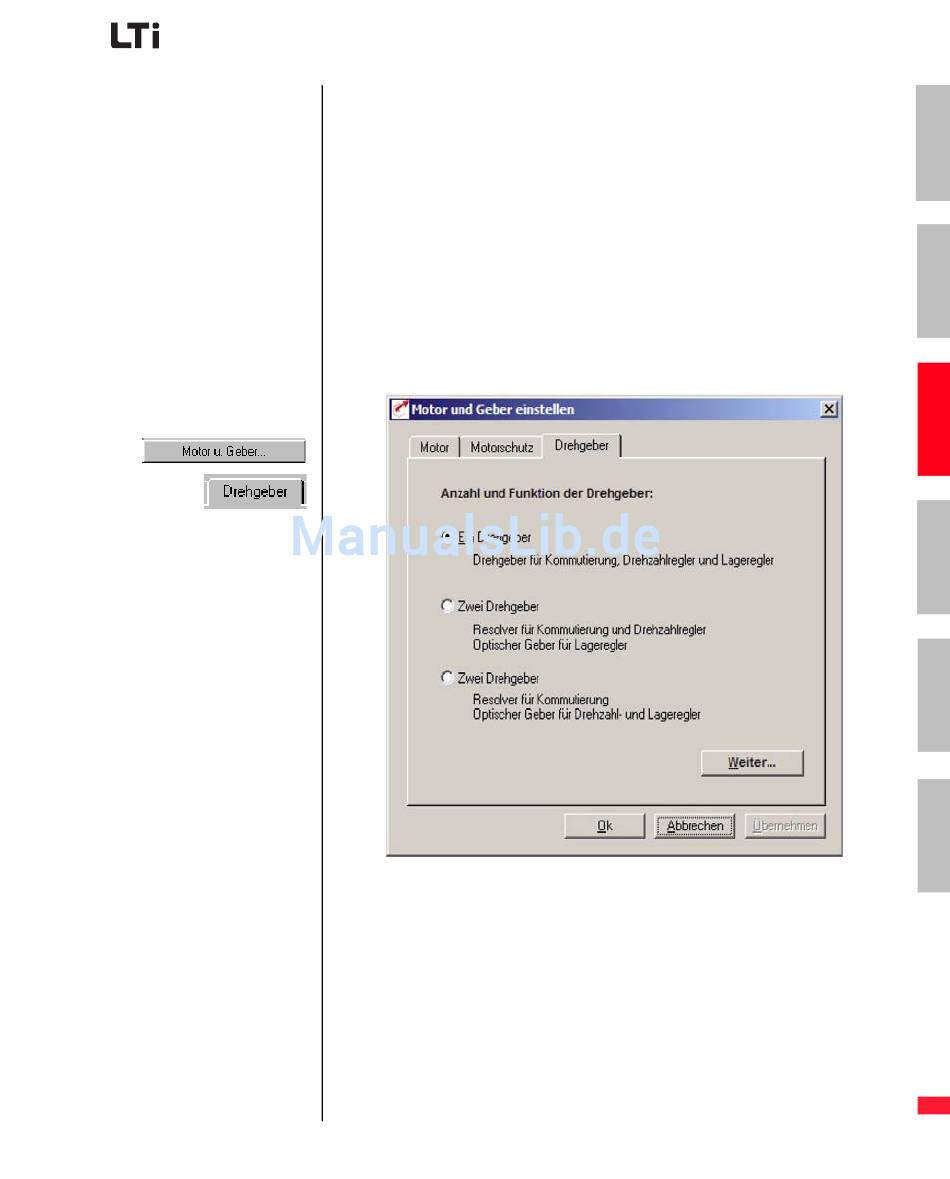

Bild 5.54 Register „Drehgeber"
5 Softwarefunktionen
5-73
