5.2.2 Digitale Aus-
gänge Anwen-
dermodul
UM8I40
Anwendungshandbuch CDD3000

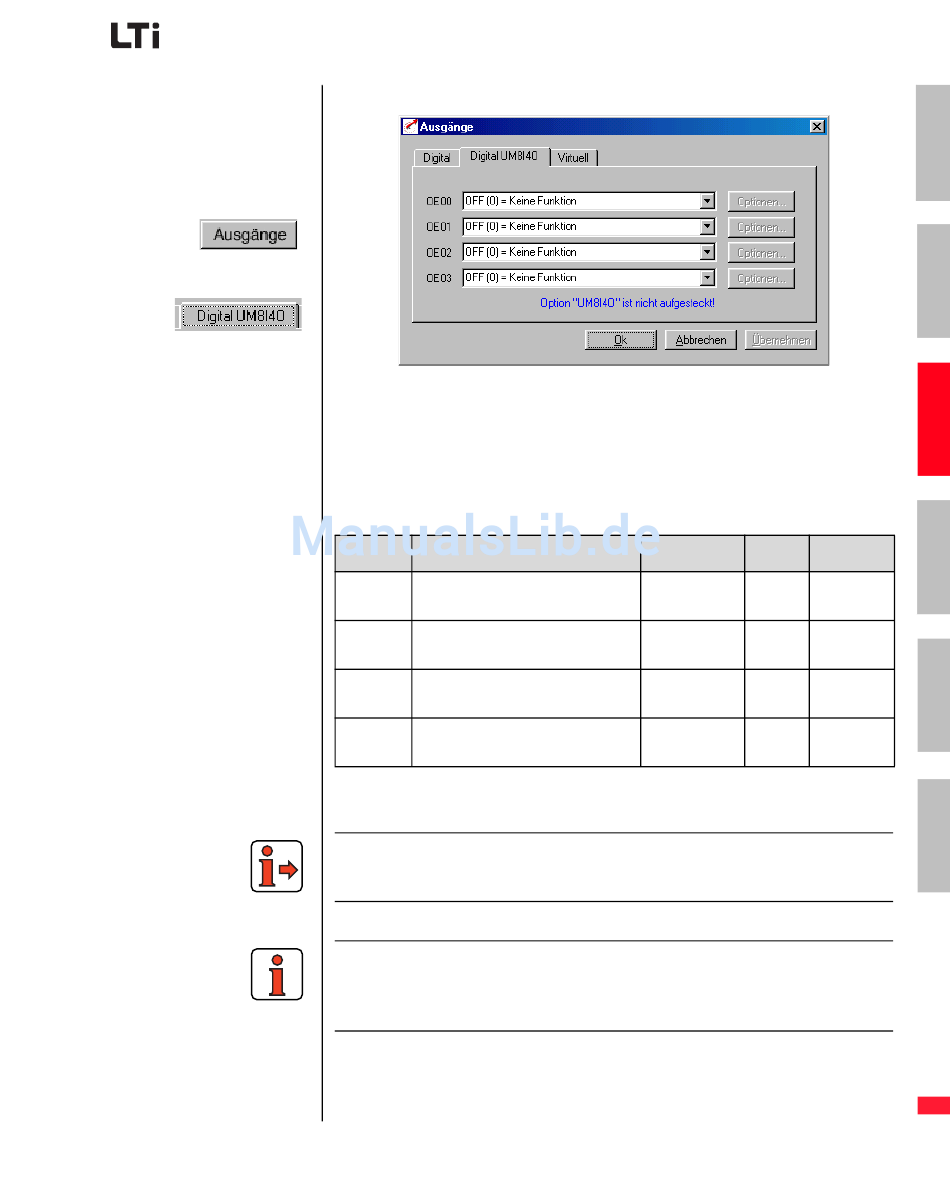

Bild 5.33 Register Digitale Ausgänge UM8I40
Der Servoregler kann optional mit einem Anwendermodul UM8I40 (Klem-
menerweiterung) ausgestattet werden, das weitere vier digitale Ausgänge
(und acht digitale Eingänge) zur Verfügung stellt.
DM Bedeutung
OE00 Funktionsselektor externer Ausgang
OED00
OE01 Funktionsselektor externer Ausgang
OED01
OE02 Funktionsselektor externer Ausgang
OED02
OE03 Funktionsselektor externer Ausgang
OED03
Tabelle 5.11 Grundeinstellungen Digitale Ausgänge UM8I40
Funktion der externen digitalen Ausgänge siehe Kapitel 5.2.1 "Digitale
Ausgänge"
Hinweis: Bei nicht aufgestecktem (vorhandenem) Optionsmodul kann
man die Funktionen zwar auswählen, aber der Zustand
bleibt immer Low (0).
5 Softwarefunktionen
Wertebereich
siehe Tabelle
5.9
siehe Tabelle
5.9
siehe Tabelle
5.9
siehe Tabelle
5.9
5-47
1
2
3
Einheit Parameter
4
- 243_FOE00
(_OUT)
- 244_FOE01
(_OUT)
- 245_FOE02
(_OUT)
5
- 246_FOE03
(_OUT)
