5 Softwarefunktionen

Kontrollieren der eingestellten Parametrierung:

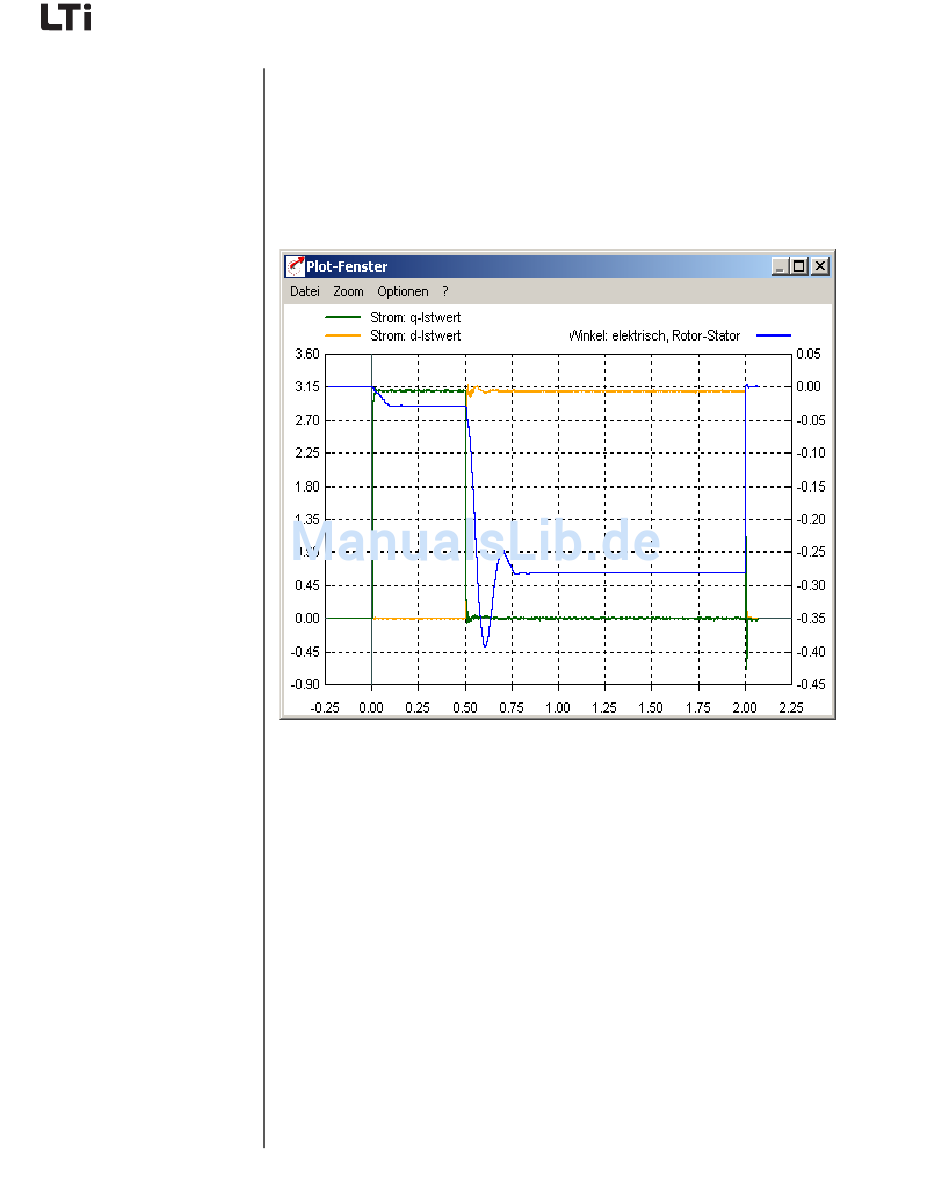

Zur Kontrolle kann der Kommutierungsvorgang mit dem D M
RIVE ANAGER
aufgezeichnet werden. Hierzu werden die Größen Strom in Alpha- und
Beta-Achse sowie die elektrische Rotorlage (Winkel: elektrisch, Rotor-
Stator) aufgezeichnet.
In dem angegebenen Plot befindet sich der Rotor jeweils am Ende der
beiden Zeiträume bei t = 0,5 s und t = 2 s in Ruhe.
5-88
Anwendungshandbuch CDD3000
