4.6 Drehzahlrege-
lung über
Impulseingang

(SCT_4, SCB_4)

Struktur der Sollwertaufberei-
tung
Anwendungshandbuch CDD3000
Mögliche Anwendungen:
−
Drehzahlsynchroner Gleichlauf (Slave Achse)
−
Drehzahlgeregelter Betrieb an Schrittmotorsteuerung
Funktionalität:
−
Drehzahlsollwert über parametrierbaren Leitgebereingang
(TTL/HTL-Pegel)
−
Sollwert als Inkrementalgeber oder Impuls/Richtungssignale
−
Programmierbares zeitoptimales Beschleunigungsprofil
−
Endschalterauswertung
−
Steuerung des Antriebs über E/A (SCT_4)
−
Steuerung des Antriebs über Feldbus (SCB_4)
G
H1 H2 H3
Typ:
Netz:
Ausg.:
SN.:
000.000.00000000
X1
U
V
W
!
RB+
RB
L-
L1
L2
L3
NC

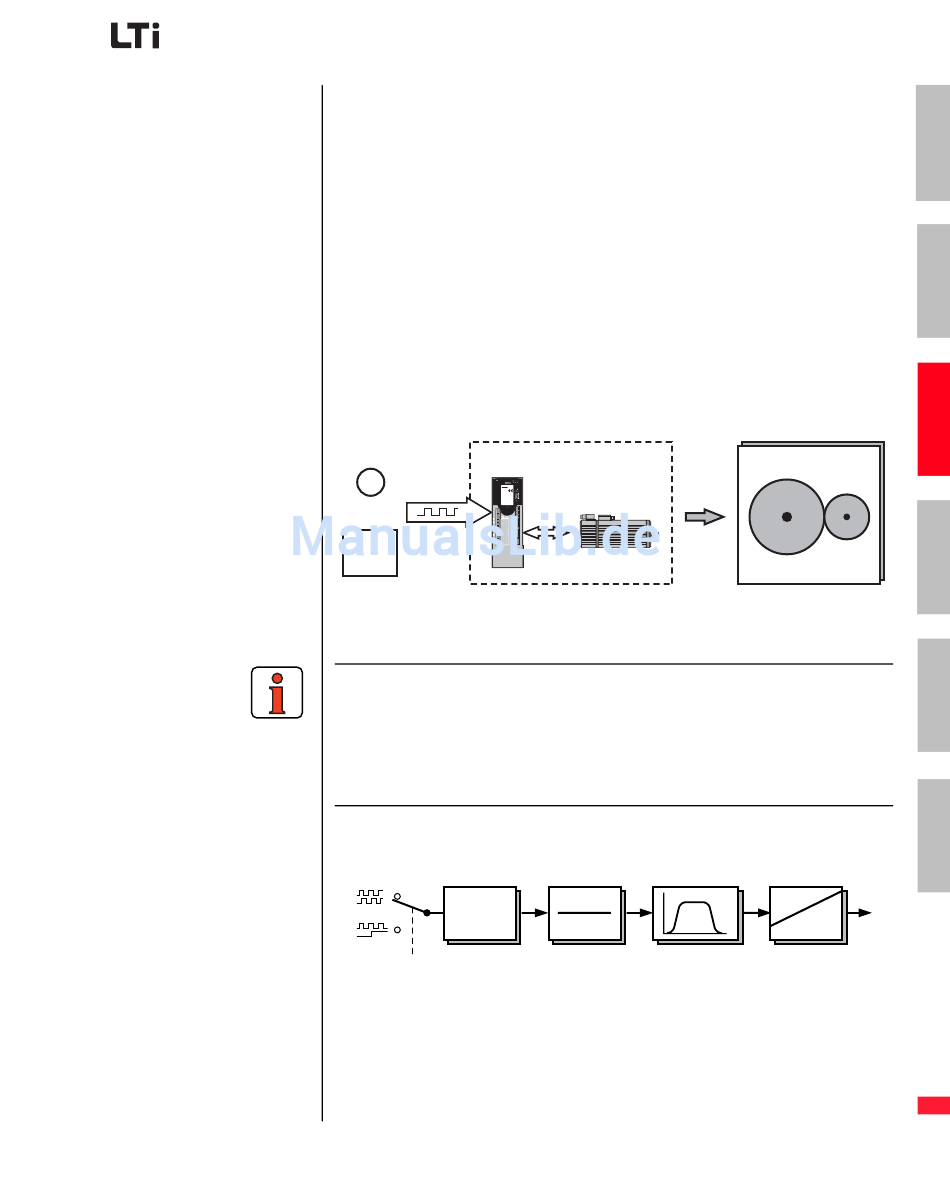

Bild 4.21 Drehzahlregelung über Impulseingang
Diese voreingestellte Lösung ist geeignet,
−
wenn der CDD3000 einer Masterachse drehzahlgenau folgen
soll,
−
wenn der CDD3000 das Frequenzsignal einer Steuerung in eine
Drehzahl umsetzen soll.
Die nachfolgende Abbildung zeigt die Struktur der Sollwertaufbereitung:
Leitgeber
Strichzahl
Signalart
Bild 4.22 Struktur der Sollwertaufbereitung
4 Voreingestellte Lösungen
CDD3000
X4
X2
X3
Getriebeüber-
setzungsverhältnis Rampengenerator
Zähler
Nenner
4-31
1
2
3
n1
n2
4
5
A
Regelung
