5 Softwarefunktionen
Die Anzahl der Perioden für die zweite Messung kann im Feld 4 unter
Dauer eingestellt werden; der Gleichanteil wird unter Stromstärke einge-
geben.

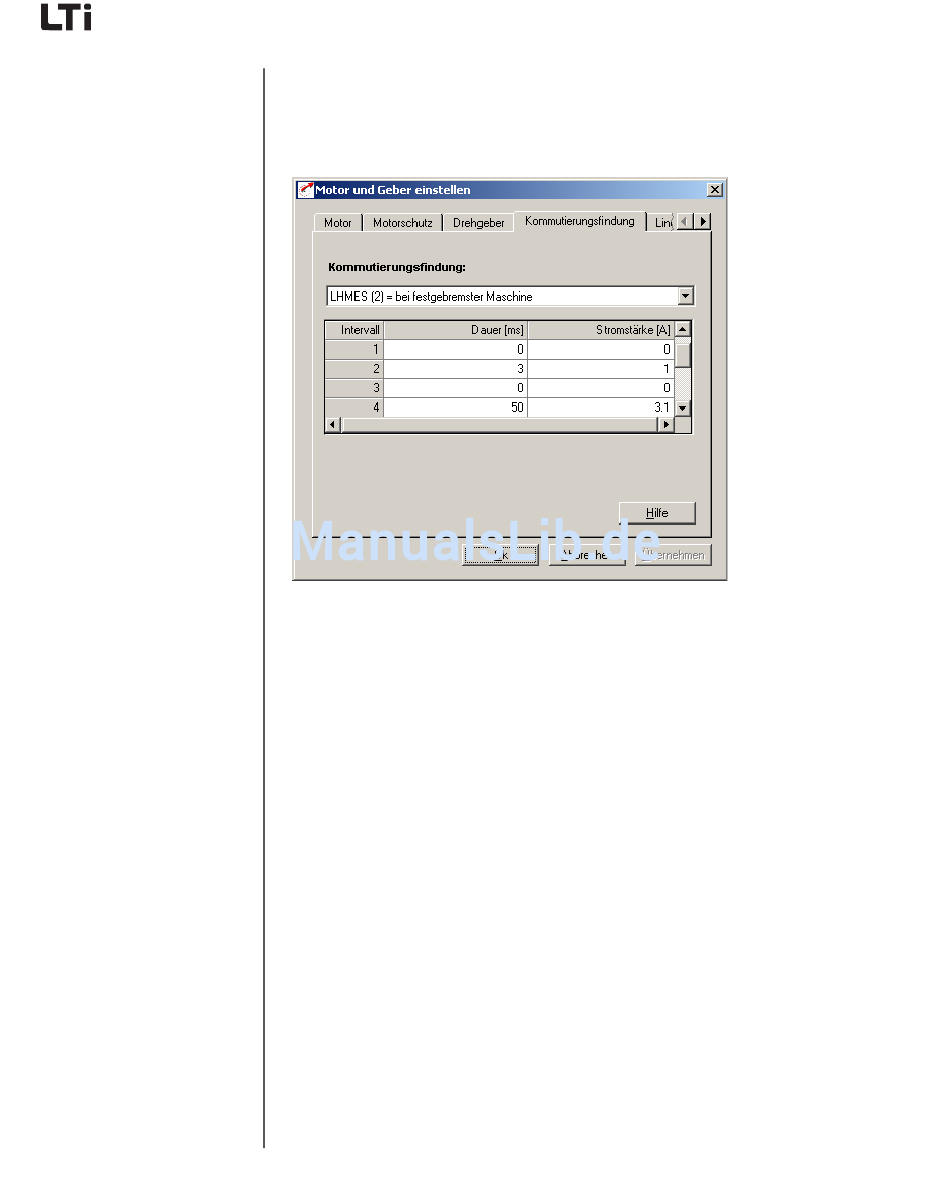

Bild 5.59 Register Kommutierungsfindung bei festgebremster Maschine
Parametrieren eines Testsignals: Frequenz 333 Hz; Amplitude 1 A; Dauer
50 Perioden; Gleichanteil 3,1 A
Mit einer Testsignalfrequenz von 333 Hz und einer Amplitude in der Grö-
ßenordnung ein Viertel Bemessungsstrom oder 1 A, der Auswertung von
50 Schwingungen und einem Gleichanteil in Höhe des Bemessungs-
stroms führt in den meisten Fällen zu guten Ergebnissen.
Kontrollieren der eingestellten Parametrierung:
Die bestimmten Induktivitäten werden im Feldparameter 835_SC_V2
(_SCD) abgelegt.
Der Feldparameter [12] entspricht der mittleren Induktivität und sollte mit
der im Datenblatt angegebenen Ständerinduktivität übereinstimmen.
Die Parameter [3] und [4] beschreiben die Induktivität unter Sättigungs-
einfluß, und sollten 5 % bis 10 % auseinander liegen. Liegen diese Werte
zu dicht beieinander, bricht der Regler mit der Fehlermeldung E-ENC 137
ab. In diesem Fall muß der Strom im Feld 4 erhöht werden.
