36/213
Bosch Rexroth AG | Electric Drives
Projektieren und Programmieren
Register "E/A-Einstellungen"
4.6
IndraLogic L40 als Profibus-DP-Master konfigurieren
4.6.1
Übersicht
Rexroth IndraLogic L40 04VRS | Bedien- und Programmieranlei‐
and Controls
Kommentar: Geben Sie hier einen beliebigen Kommentar zu einer Adresse ein.
Zustand: Physikalischer Zustand des Ein-/Ausgangs. Der Zustand wird nur im
Diagnosemodus bei Kommunikation zwischen IndraWorks und IndraLogic L40
DP angezeigt.
Starten Sie hier die automatische Vergabe von E/A-Adressen.
Ab Eingang/Ab Ausgang: Aktuelle bzw. gewünschte Startadressen der Aus-
bzw. Eingänge. Entsprechend der verwendeten Inline-Modul-Funktionalität
(Modul mit Eingängen, Modul mit Ausgängen) werden nur relevante Eingabe‐
felder angezeigt. Parametrieren Sie beispielsweise ein Inline-Modul, das nur
Eingänge besitzt, fehlt das Eingabefeld "Ab Ausgang".
"Übernehmen": Nummeriert alle Ein-/Ausgänge des Inline-Moduls in aufsteig‐
ender Reihenfolge ab den angezeigten Startadressen (siehe "Ab Eingang/Ab
Ausgang ") automatisch neu. Beachten Sie, dass eventuell vorhandene Ad‐
resslücken bei diesem Vorgang geschlossen werden!
Führt die automatische Nummerierung zu Kollisionen mit bereits vergebenen
Adressbereichen, zeigt IndraWorks die Kollisionsursache an und ermittelt au‐
tomatisch den nächsten freien Adressbereich.

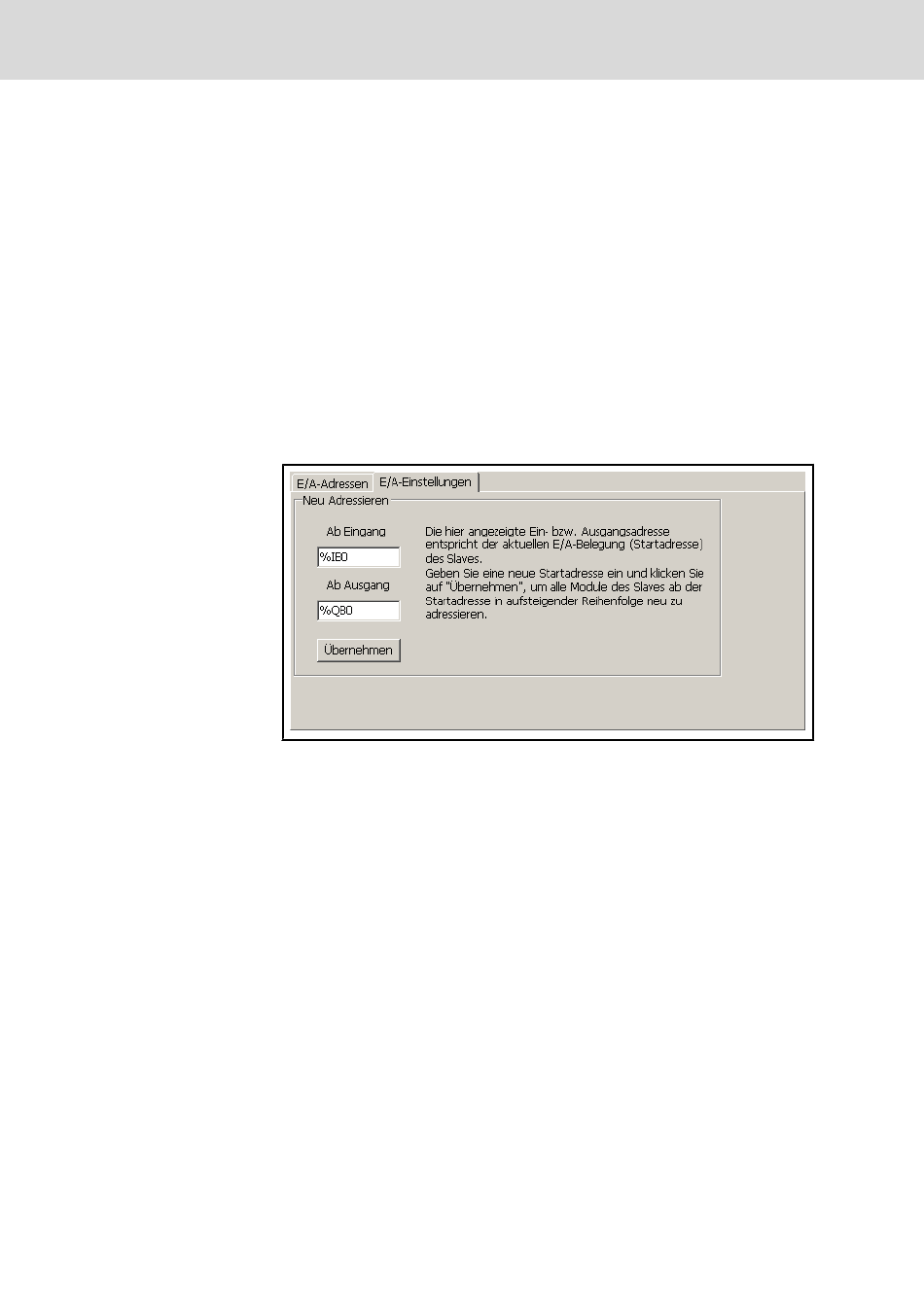

Abb.4-23:
Inline E/A neu adressieren
Die IndraLogic L40 DP ist mit einer Profibus-DP-Schnittstelle (X7P) mit Bus‐
master-Funktionalität nach DIN EN 50170, Teil 2 ausgerüstet. Dadurch ist der
Anschluss von Profibus-DP-Slaves und der Zugriff auf deren E/A-Felder mög‐
lich. Alternativ oder zusätzlich zur Onbaord-Profibus-DP-Schnittstelle können
Sie ein Profibus-DP-Funktionsmodul mit Busmaster-Funktionalität an die
IndraLogic L40 DP ankoppeln.
Zur Nutzung der IndraLogic L40 DP als Profibus-DP-Master führen Sie bitte
folgende Schritte durch:
1.
Definieren Sie die IndraLogic L40 DP als Profibus-DP-Master, siehe
4.3.2 "Geräte- und Funktionsmoduleinstellungen" auf Seite 19
schnitt
Kap. "Profibus/M-Objekt nachträglich einfügen " auf Seite
in diesem Fall ist das erforderliche untergeordnete "Profibus/M" im Pro‐
jektexplorer vorhanden.
2.
Master-spezifische Einstellungen vornehmen.
3.
Profibus-DP-Slave in das Objekt "Profibus/M" im Projektexplorer einfü‐
gen.
tung
Kap.
bzw. Ab‐
26. Nur
